Pochopenie komponentov oceľovej konštrukcie: Klasifikácia nosných a stabilizačných prvkov

Celkovo možno oceľové konštrukčné prvky rozdeliť do štyroch hlavných kategórií podľa konštrukčného zloženia: primárne nosné prvky, vystužovacie a stabilizačné prvky, sekundárne a pripojené komponenty, ako aj spoje a konštrukčné armatúry. Táto relácia sa týka najmä prvých dvoch kategórií.

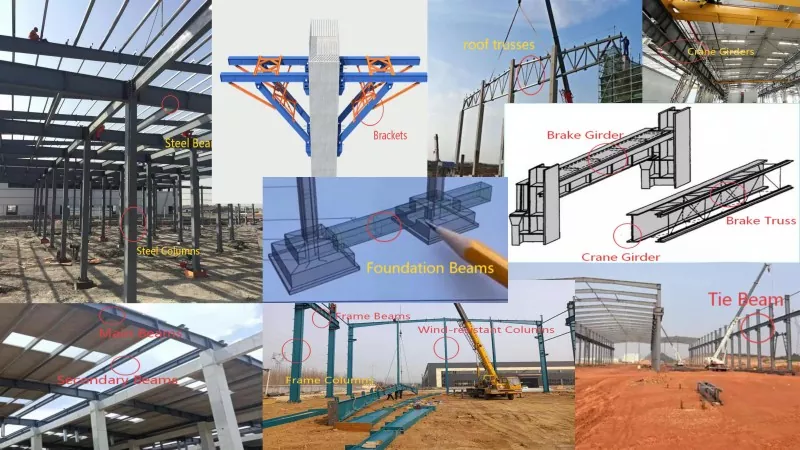

Primárne nosné prvky zahŕňajú oceľové stĺpy, oceľové nosníky, priehradové nosníky, konzoly, strešné nosníky, nosníky žeriavov, brzdové nosníky, brzdové nosníky, stĺpy odolné voči vetru, rámové nosníky, rámové stĺpy, sekundárne nosníky, hlavné nosníky, väzné nosníky a základové nosníky. Nosník ďalej pozostáva z horných pásov, spodných pásov a pásových prvkov. Ako základná kostraoceľový konštrukčný systém, primárne nosné prvky nesú hlavné zaťaženia konštrukcie a prenášajú ich do základov. Ich kvalita výroby a presnosť montáže priamo určujú bezpečnosť a stabilitu celej konštrukcie.

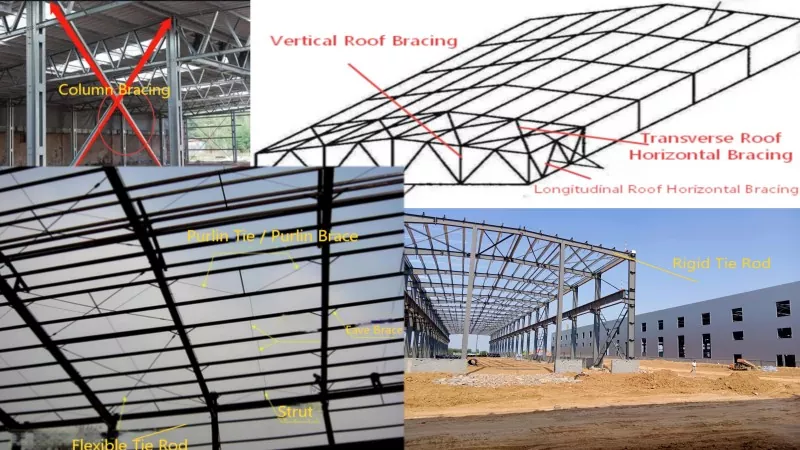

Stužovacie a stabilizačné prvky pozostávajú zo stĺpových výstuh, strešných horizontálnych výstuží, strešných zvislých výstuh, pozdĺžnych horizontálnych výstuh, priečnych horizontálnych výstuh, odkvapových výstuh, tuhých ťahadiel, pružných ťahadiel, väzníc a vzpier. Výstužné a stabilizačné prvky priamo nenesú veľké vertikálne zaťaženie, ale fungujú tak, aby zaručili celkovú stabilitu konštrukcie, preniesli vodorovné zaťaženie, znížili efektívnu dĺžku konštrukčných prvkov a zabránili nestabilite konštrukcie.

Táto relácia predstavuje primárne nosné prvky a vystužovacie a stabilizačné prvky. Nasledujúca časť bude pokračovať v rozpracovaní úplných detailov sekundárnych a pripojených komponentov (vrátane väzníc, stenových rámov, rámov monitorov, schodiskových plošín, zábradlí atď.), ako aj spojov a konštrukčných prvkov (vrátane styčníkových dosiek, výstuh, skrutiek, strižných čapov, zapustených častí atď.). Zostaňte naladení.
