Montáž oceľovej konštrukcie na mieste + pracovný postup integrálnej zdvíhacej konštrukcie + kľúčové úvahy

Úvod:Inoceľová konštrukcia konštrukcie„Pozemná montáž + integrálne zdvíhanie pomocou ťažkého žeriavu“ (kompletná montáž konštrukcie na zem a jej zdvíhanie do polohy ako jednej jednotky pomocou ťažkých žeriavov) je jednou z cenovo najefektívnejších, najbezpečnejších a najkvalitnejších stavebných metód, ktoré sú dnes k dispozícii.

V porovnaní s „voľnou montážou vo vysokej nadmorskej výške“ (montáž komponentov kus po kuse vysoko vo vzduchu) táto metóda výrazne znižuje nebezpečnú prácu vo výškach, znižuje mieru chybovosti zvárania a účinne kontroluje deformáciu konštrukcie. Vyžaduje si to však prísnu prípravu miesta na zemi, vysoko presné nastavenie montážneho prípravku, prísne technické výpočty zdvíhania a bezchybnú signalizáciu a príkazy na mieste.

Nižšie je uvedený komplexný a štandardizovaný technický sprievodcaoceľová konštrukcia na miestemontáž a integrálne zdvíhanie – štruktúrované s jasnými pracovnými postupmi a praktickými, priamočiarymi technickými požiadavkami pre jednoduchú referenciu.

I. Základný prehľad konštrukčnej metódy

Logika konštrukčného pracovného postupu: Továrenská prefabrikácia oceľových komponentov v sekciách → Pozemná montáž na prípravkoch na mieste → Korekcia zvárania, kontrola zvaru (NDT) a oprava farby → Jednodielne integrované zdvíhanie do polohy → Upevnenie a konštrukčné vyrovnanie.

Kľúčové výhody

•  Pozemné práce počas celej doby: Primárne operácie sa vykonávajú na zemi, čím sa výrazne znižuje riziko pádu a nebezpečenstiev vo veľkých výškach.

•  Kontrolovateľná kvalita: Montáž, zváranie a zarovnávanie prebieha v stabilnom, prístupnom pozemnom prostredí, čo zaručuje mimoriadnu presnosť a kvalitu zostavenia.

•  Vysoká efektivita konštrukcie: Zváranie a skrutkovanie vo veľkých výškach sú minimalizované, čo výrazne urýchľuje postup výstavby.

Obmedzenia

•  Vyžaduje sa veľká montážna plocha: Vyžaduje sa priestranná, rovná a dobre zhutnená pôda na montáž na mieste.

•  Ťažké vybavenie a prísne kontroly: Vyžaduje si vysokotonážne zdvíhacie žeriavy a prísne technické výpočty podmienok zdvíhania a nosnosti pôdy.

Použiteľné scenáre

Otvorená konštrukcia oceľovej konštrukcie, ako sú oceľové priehradové nosníky s veľkým rozpätím, strešné oceľové moduly, oceľové rámy s viacerými poľami a zostavy nosníkov žeriavov pre veľké zaťaženie.

II. Kompletný štandardizovaný stavebný postup

Štandardný procesný tok: Príprava stavby → Vyrovnanie a zhutnenie miesta → Nastavenie a prijatie montážneho prípravku → Príjem a opätovná kontrola komponentov → Pozemná montáž → Zváracie práce → Testovanie zvaru (NDT) a antikorózna úprava náteru → Nastavenie zdvíhacieho oká a výstroje → Test skúšobného zdvihu → Kontrola formálneho integrálneho zdvíhania a nastavovania mriežky → Jemné nastavenie mriežky Zdvih → Trvalé pripojenie a upevnenie → Odstránenie výstroja → Prevzatie projektu → Demontáž montážneho prípravku

1. Príprava stavby v počiatočnom štádiu (najkritickejší krok)

Ak je predbežná príprava nedostatočná, počas montáže a zdvíhania sa môžu ľahko vyskytnúť problémy, ako je deformácia konštrukcie, prevrátenie alebo rozmerové chyby. Zamerajte sa striktne na tieto 4 základné úlohy:

•  Najprv plán: Pripravte si špeciálnu schému zdvíhania. Pre vysoko rizikové, nadkritické operácie je povinné odborné posúdenie a formálne schválenie. Kompletné podrobné technické výpočty pre prevádzkové podmienky žeriavu, namáhanie členov, nosnosť pôdy a zaťaženie bodov zdvíhania.

•  Overenie materiálu a dokumentov: skontrolujte výrobné certifikáty o zhode, správy o skúške mlyna (MTR), záznamy o nedeštruktívnom testovaní (NDT) vo výrobe a hárky na overenie rozmerov. Prísne zabráňte vstupu akýchkoľvek nezhodných komponentov na stavenisko.

•  Plánovanie rozloženia lokality: Jasne označte samostatné zóny pre skladovanie komponentov, pozemné montážne práce a pojazd žeriava/polohovanie podpier. Pri mäkkých pôdnych základoch vykopte a nahraďte pevným zásypom, zhutnite a vopred vydláždite/vytvrdte zem.

•  Inštruktáž o bezpečnosti personálu: Zvárači, operátori žeriavov, signalizátori a montéri musia mať platné osvedčenia o kvalifikácii. Vykonajte dôkladné bezpečnostné a technické inštruktáže pre všetkých pracovníkov, vyjasnite si jednotlivé zodpovednosti a bezpečnostné zákazy.

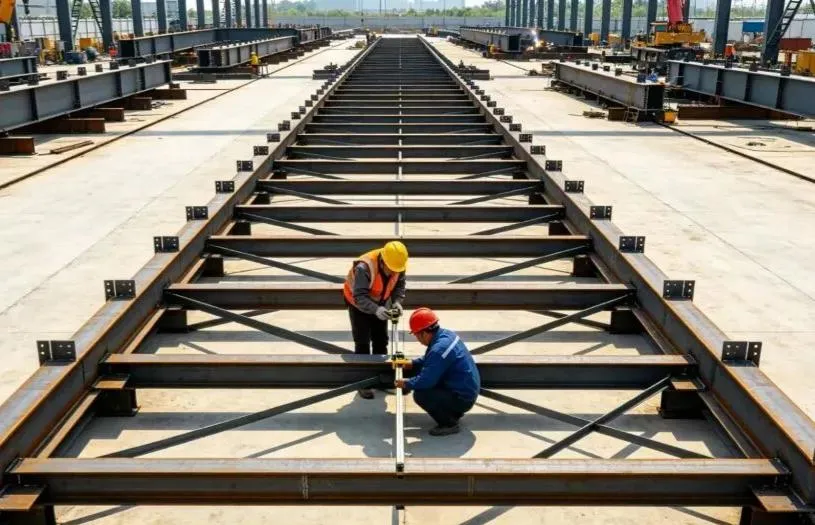

2. Nastavenie a prijatie montážneho prípravku

Montážny prípravok (zemný nosný rám) je nevyhnutný pre presnosť montáže. Príležitostná montáž alebo neštandardné, provizórne rámy sú prísne zakázané!

•  Použite štandardnú konštrukčnú oceľ: Vyrobte prípravky s použitím národných štandardných oceľových profilov, aby ste zaistili primeranú tuhosť a stabilitu a zabránili usadzovaniu pôdy, deformácii konštrukcie alebo otrasom po naložení.

•  Presné nastavenie a umiestnenie: Presne rozmiestnite vodiace čiary; prísne kontrolovať osi mriežky, nadmorskú výšku a úroveň. Pre komponenty s veľkým rozpätím zabudujte predklon (zámerná krivka nahor) podľa konštrukčných špecifikácií, aby ste zabránili budúcemu prehýbaniu pri prevádzkovom zaťažení.

•  Špecializovaná kontrola a odhlásenie: Po dokončení nastavenia prípravku sa musí vykonať špecializovaná kontrola. Zaznamenajte a archivujte všetky merania rozmerov, výšok a rovinnosti. Prípravok je možné použiť len po formálnom odhlásení

3. Dodávka komponentov a montáž uzemnenia

Pozemná montáž je kľúčovým procesom kontroly celkovej kvality konštrukcie. Dôležité je presné ovládanie:

•  Kontrola vstupného komponentu: Po príchode skontrolujte každý komponent z hľadiska vzhľadu, deformácie pri preprave, ochranných náterov a zarovnania otvorov pre skrutky. Pred montážou vyrovnajte a opravte všetky drobné deformácie.

•  Polohovanie a nastavenie prípravku: Po usadení komponentov na prípravok použite hydraulické zdviháky a kotevné laná na jemné doladenie a striktnú kontrolu rozpätia, osových línií, prevýšenia, koreňovej medzery (pri montáži kĺbu) a vertikálneho zarovnania.

•  Tepové zváranie certifikovanými zváračmi: Certifikovaní zvárači musia vykonávať stehové zváranie (dočasné pridržiavacie zvary). Dĺžka pripevňovacieho zvaru a veľkosť rohového zvaru musia spĺňať technické normy, aby sa zabránilo pórovitosti, trhlinám a iným chybám zvárania.

•  Symetrické zváranie a odľahčenie: Formálne zváranie sa musí striktne riadiť zásadami „symetrického zvárania“ a „zvárania spätným krokom“ (zváranie v krátkych striedavých segmentoch), aby sa rovnomerne uvoľnilo tepelné napätie a minimalizovalo sa zdeformovanie. Pri hrubých oceľových plechoch striktne implementujte predhrievanie a interpass teploty.

•  Overenie po montáži: Po dokončení montáže dôkladne znova zmerajte celkové rozmery, hodnoty odklonu a priečnu rovnosť, aby ste zaručili úplný súlad s technickými predpismi a konštrukčnými výkresmi.

4. Kontrola zvarov a oprava antikoróznej farby

•  Nedeštruktívne testovanie (NDT): Vykonajte ultrazvukové testovanie (UT) alebo rádiografické testovanie (RT) podľa špecifikácií návrhu. Akýkoľvek nevyhovujúci zvar musí byť úplne vydlabaný, znovu zvarený a znovu otestovaný, kým nebude 100% kvalifikovaný.

•  Čistenie zvarov a prelakovanie: Zvarové spoje prebrúste do hladka, odstráňte hrdzu, trosku a rozstrek a ihneď naneste zodpovedajúci antikorózny základný a vrchný náter, aby ste zabezpečili súvislý a neporušený ochranný náterový systém.

•  Ochrana povrchu: Chráňte vysokopevnostné trecie povrchy skrutiek, otvory pre skrutky a hotové náterové vrstvy pred rozstrekmi pri zváraní, znečistením mastnotou/olejom a mechanickými škrabancami.

5. Výber bodov zdvíhania a vybavenia

Bezpečnostné pravidlo pri zdvíhaní jadra: Nikdy nemeňte zdvíhacie body bez povolenia, nikdy nemiešajte nesprávne prispôsobené vybavenie a nikdy nevystavujte komponenty nesprávnym silám.

•  Používajte navrhnuté zdvíhacie oká: Vždy používajte vopred navrhnuté zdvíhacie oká vyrobené vo výrobe (oká podložky). Neschválené zváranie na mieste alebo vŕtanie otvorov pre provizórne zdvíhacie body je prísne zakázané. Všetky zvary zdvíhacieho oka musia prejsť 100% NDT kontrolou.

•  Výpočet kapacity takeláže: Vyberte oceľové laná, okovy a zdvíhacie popruhy striktne na základe vypočítaných zaťažení, vrátane dynamických bezpečnostných faktorov zaťaženia. Preťažovanie je prísne zakázané.

•  Chrániče rohov: Nainštalujte chrániče rohov (zmäkčovadlá/ochrany hrán) na všetky ostré rohy a hrany oceľových prvkov, aby ste zabránili prerezaniu alebo poškodeniu drôtených lán.

•  Dočasné vystuženie: Pridajte dočasné výstužné vzpery/členy na štrukturálne štíhle alebo tenkostenné časti (ako sú dlhé nosníky), aby ste zabránili skrúteniu, vybočeniu alebo lokálnej deformácii počas zdvíhania.

6. Skúšobný zdvihový test (nikdy sa nesmie preskočiť)

Skúšobný výťah je poslednou obrannou bariérou proti nehodám pri zdvíhaní.

•  Zdvihnite a podržte: Plynule zdvihnite komponent 200 – 300 mm od montážneho prípravku a držte ho zavesený vo vzduchu 5 až 10 minút.

•  Komplexná kontrola: Dôkladne skontrolujte: stavy zaťaženia v zdvíhacích bodoch, deformáciu výstroja, celkové a miestne vychýlenie člena, stabilitu žeriavu, usadenie zeme pod výložníkmi a akékoľvek prekážanie alebo zachytenie prípravku.

•  Okamžité zníženie pri abnormalite: Ak spozorujete akýkoľvek nezvyčajný hluk, štrukturálne skreslenie alebo nadmerné usadenie zeme, okamžite spustite komponent späť na prípravok. Formálne zdvíhanie môže pokračovať až po schválení nápravných opatrení.

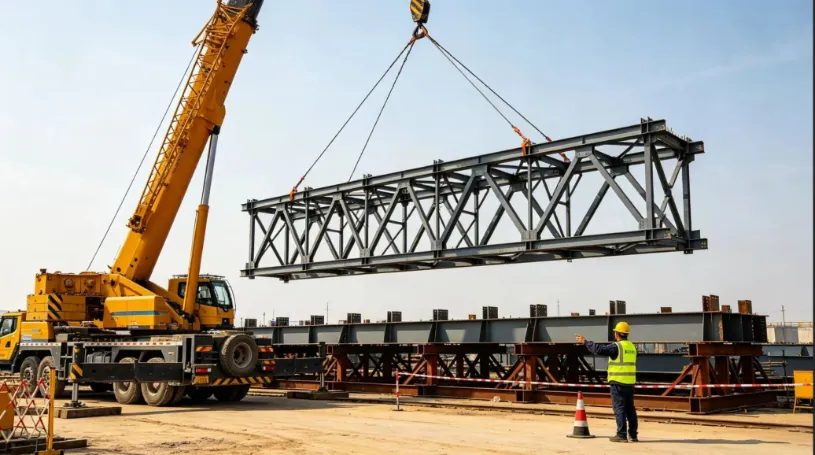

7. Celomontážne zdvíhanie, polohovanie a dočasné zabezpečenie

•  Jednotná signalizácia pre jednu osobu: Operácie musí riadiť jeden určený veliteľ signalizácie pomocou štandardných signálov rúk a hlasových príkazov. Signalizácia viacerými osobami a chaotické operácie sú prísne zakázané.

•  Plynulé pohyby žeriavu: Zdvíhanie, otáčanie (kývanie) a vyostrovanie (vysúvanie výložníka) musia zostať plynulé a pomalé. Vyhnite sa náhlym zastaveniam, ostrým zákrutám alebo nárazovým zaťaženiam. Pozemný personál musí použiť závesné laná (vodiace laná) na stabilizáciu orientácie komponentu a zabránenie kolízii s existujúcimi konštrukciami.

•  Polohovanie a okamžitá dočasná podpora: Po usadení na trvalé podpery presne dolaďte osi mriežky, prevýšenie a vertikálnu kolmicu. Okamžite nainštalujte dočasné podporné vzpery a utiahnite kotviace laná.

•  Core Safety Red Line: Nikdy neuvoľňujte hák žeriava, kýmoceľová konštrukciatvorí stabilný, samonosný konštrukčný systém.

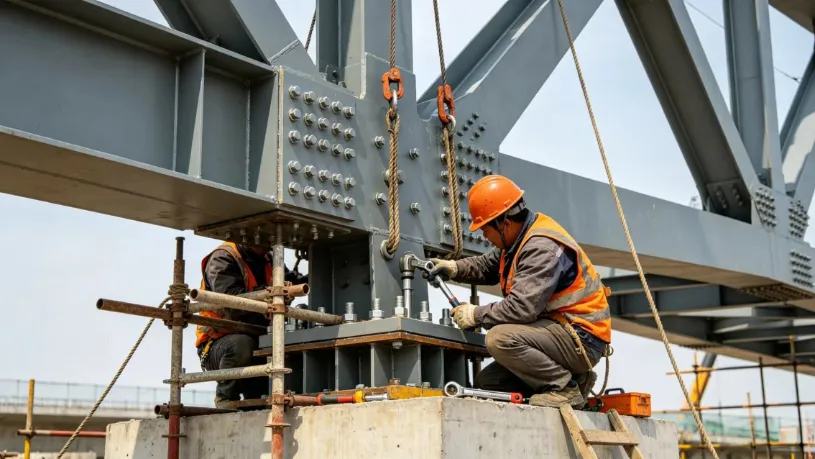

8. Trvalé pripojenie a dokončovacie práce

•  Najskôr vysokopevnostné skrutky: Uprednostňujte skrutky s vysokou pevnosťou. Dôsledne dodržujte postupnosť dvojstupňového uťahovania: „Počiatočné utiahnutie → Konečné utiahnutie momentom“. Po konečnom dotiahnutí každú skrutku zreteľne označte, aby ste predišli vynechaniu, uvoľneniu alebo prílišnému utiahnutiu skrutiek.

•  Zváranie na mieste: Vykonajte tupé a spojové zvary na mieste vo viacpriechodových vrstvách a ihneď po dokončení vykonajte nedeštruktívne testovanie (NDT).

•  Opätovné meranie celkovej konštrukcie: Premerajte všetky celkové rozmery, prevýšenia a hodnoty vychýlenia. Po certifikácii ako vyhovujúci bezpečne demontujte zdvíhacie zariadenie, dočasné podpery a prípravok na montáž zeme.

•  Oprava a odovzdanie náteru: Opravte všetky poškodené antikorózne a ohňovzdorné nátery na postihnutých miestach a dokončite inštaláciu.

III. Kritické bezpečnostné opatrenia na mieste (hlavné úskalia, ktorým sa treba vyhnúť)

1. Body kontroly kvality montáže

•  Solid Jig Foundation: Zem pod montážnym prípravkom musí byť pevná, zhutnená a rovná. Montážne práce sú prísne zakázané na mäkkej pôde alebo podmáčanom teréne počas daždivého počasia, aby sa zabránilo nerovnomernému sadnutiu.

•  Prísne ovládanie predklonenia: Presne nastavte predklon (zámerná krivka nahor) pre prvky s veľkým rozpätím podľa konštrukčných hodnôt. Dvakrát skontrolujte merania pred a po montáži, aby ste zabránili poklesu po erekcii.

•  Obmedzenia pri zváraní za nepriaznivého počasia: Okamžite zastavte zváranie pod holým nebom počas silného vetra, dažďa, snehu alebo mrazu. Pred pokračovaním vo zváraní sa uistite, že vlhké oceľové povrchy sú dôkladne vysušené vyhrievacími horákmi.

•  Chráňte vysokopevnostné trecie povrchy skrutiek: Prísne chráňte trecie povrchy skrutiek. Brúsenie, kontaminácia olejom alebo popáleniny rozstrekom pri zváraní sú prísne zakázané, čím sa zabezpečí, že koeficient sklzu spĺňa technické normy.

2. Povinné červené čiary bezpečnosti zdvíhania

•  Poveternostné zákazy: Zdvíhanie je prísne zakázané počas silného vetra sily 6 a vyššej (rýchlosť vetra ≥ 10,8 m/s), hustej hmly, silného dažďa alebo keď je nočné osvetlenie nedostatočné.

•  Podpera podpery žeriava: Podpery žeriava musia byť plne podopreté hrubými oceľovými doskami na rozloženie zaťaženia na pevnom overenom podklade, aby sa zabránilo prevráteniu žeriavu alebo prerazeniu podpery.

•  Pevná bezpečnostná vylúčená zóna: Vytvorte pevnú bariéru a voľnú vylúčenú zónu v rámci pracovného okruhu žeriavu. Nepovolaným osobám je prísne zakázaný vstup, prechod alebo pobyt v oblasti.

•  Kontrola takeláže pred zmenou: Pred každou pracovnou smenou skontrolujte všetko zdvíhacie zariadenie, vybavenie a oceľové laná. Okamžite vymeňte, ak zlomené pramene drôtu, nadmerné opotrebovanie alebo zalomenia/deformácie prekročia povolené limity.

3. Spoločné riziká a preventívne opatrenia

•  Nadmerná deformácia súčiastok: Prednastavte odklon konštrukcie, pridajte dočasné výstužné vzpery, dodržujte symetrické zváracie sekvencie a vykonajte úplné kontroly zaťaženia v stave zdvihu.

•  Zlyhanie odtrhnutia zdvíhacieho očka: Vykonajte špecializovaný konštrukčný návrh zdvíhacích očiek, zaistite úplné prevarenie so 100 % kontrolou NDT a prísne zakážte neschválené provizórne zdvíhacie body.

•  Usadzovanie zeme žeriavom alebo vyklápanie: Vopred skontrolujte a vytvrdzujte zem, pod podpery umiestnite ťažké oceľové platne a počas skúšobného zdvíhania monitorujte usadzovanie zeme.

•  Konštrukčná nestabilita po umiestnení: Okamžite nainštalujte kotviace laná a dočasné podporné vzpery, pričom prísne dodržiavajte zásadu: „Nikdy neuvoľňujte hák žeriava, kým nie je konštrukcia zaistená.“

•  Neštandardné vysokopevnostné skrutky: Prísne chráňte trecie kontaktné plochy, aplikujte štandardizované postupy uťahovania krútiaceho momentu a po dokončení skontrolujte a farebne označte každú jednotlivú skrutku.

IV. Zhrnutie

Hlavná logika riadeniamontáž oceľovej konštrukcie na miestea integrálne zdvíhanie možno zhrnúť ako: precíznu zemnú montáž, pevné ovládanie prípravku, dôsledný výpočet zdvíhania, plynulé a stabilné zdvíhanie a nikdy neuvoľniť hák pred zaistením.

Prísnym riadením štyroch kritických pilierov – kvality prípravku, deformácie zvárania, podmienok zdvíhania a dočasnej stability konštrukcie – možno predísť najčastejším konštrukčným chybám a bezpečnostným nehodám, čo poskytuje bezpečné, spoľahlivé a efektívne riešenie pre oceľové konštrukcie veľkých rozpätí.
