Kompletný sprievodca oceľovými konštrukčnými komponentmi: Sekundárne prvky a detaily pripojenia

Predchádzajúce vydanie ilustrovalo detaily a výkresy usporiadania primárnych nosných prvkov a medzi nimi vystužovacích a stabilizačných prvkovoceľová konštrukciakomponentov. Toto stretnutie pokračuje predstavením sekundárnych a pripojených komponentov, ako aj spojov a konštrukčných armatúr. Nižšie sú uvedené popisy typických pozícií usporiadania a kompletné zoznamy každého komponentu v oceľových budovách.

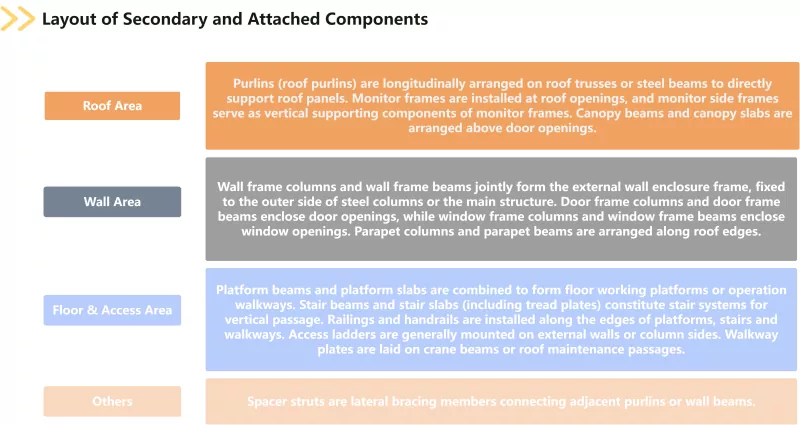

Sekundárne a pripojené komponenty zahŕňajú väznice, stenové rámové stĺpy, stenové rámové nosníky, monitorové rámy, monitorové bočné rámy, schodiskové nosníky, schodiskové dosky, plošinové nosníky, plošinové dosky, zábradlia, zábradlia, prístupové rebríky, chodníkové dosky a dištančné vzpery, dverové rámové stĺpiky, dverové rámové nosníky, okenné rámové stĺpiky, okenné rámové nosníky, prístrešokové trámy, parapetové nosníky, parapetové nosníky Vaznice sú rozdelené na strešné a nástenné, pričom schodiskové dosky kryjú nášľapné dosky. Funkcie budovy, ako je kryt, priechod, denné osvetlenie a vetranie, sekundárne a pripojené komponenty prenášajú zaťaženie vetrom, snehom a iné zaťaženie na hlavnú konštrukciu. Sú nepostrádateľnými súčasťami, ktoré zabezpečujú integritu a servisné funkcie oceľových budov.

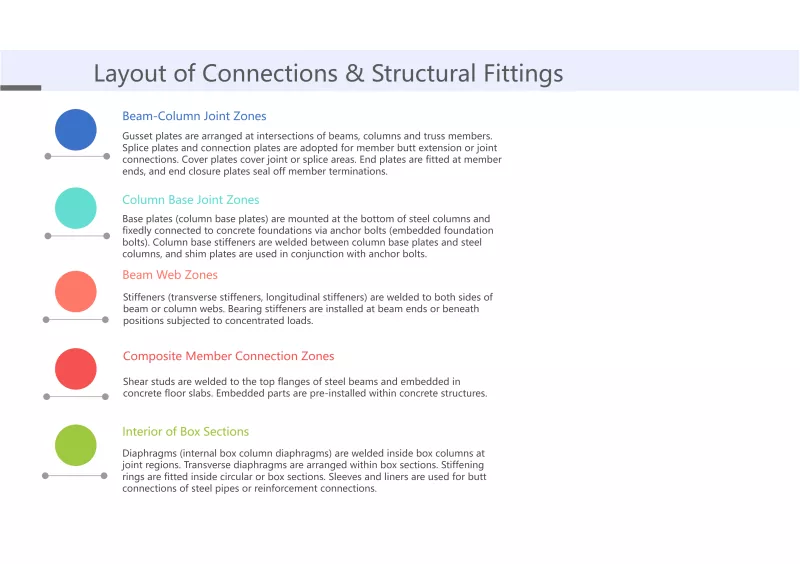

Spoje a konštrukčné armatúry pozostávajú z styčníkových dosiek, výstuh, výstuh ložísk, vyrovnávacích dosiek, spojovacích dosiek, spojovacích dosiek, krycích dosiek, koncových uzatváracích dosiek, koncových dosiek, základových dosiek, výstuh základov stĺpov, kotevných skrutiek stĺpov, vysokopevnostných skrutiek, bežných skrutiek, strižných svorníkov, vložených dielov, puzdier, vložiek diafragmov a diafragmových vložiek. Výstuhy sa delia na priečne výstuhy a pozdĺžne výstuhy; základové dosky zahŕňajú základové dosky stĺpov; stĺpové kotviace skrutky sú tiež známe ako zapustené základové skrutky; strižné kolíky sa tiež nazývajú kolíkové konektory; membrány zakrývajú vnútorné membrány pre skriňové stĺpy. Ako životne dôležitá kategóriaoceľová konštrukciakomponenty, spoje a konštrukčné armatúry priamo určujú, či môžu všetky nosné prvky efektívne spolupracovať a či je dráha prenosu zaťaženia kontinuálna a spoľahlivá.

Doteraz boli vytriedené štyri hlavné kategórie oceľových konštrukčných komponentov klasifikovaných podľa konštrukčného zloženia. Všetky vyššie uvedené komponenty sú zakreslené na konštrukčných výkresoch oceľových budov, zahrnuté v silovej analýze v správach o statických výpočtoch a trvalo zachované v dokončených konštrukciách. Kombinácia komponentov sa líši v závislosti od typu projektu. Správne pochopenie funkčného rozmiestnenia a logiky usporiadania každého typu komponentu je predpokladom na zostavenie presných množstevných faktúr a primeraného stanovenia komplexných jednotkových cien, ako aj základom pre zabezpečenie toho, aby sa projektový zámer oceľových konštrukcií mohol premeniť na bezpečné a spoľahlivé fyzické budovy.
