Skladový supermarket s oceľovými rámami

Budova supermarketu skladu s oceľovým rámom je konštrukčná forma špeciálne navrhnutá našou čínskou továrňou na oceľové konštrukcie pre supermarkety v skladovom štýle. Spája v sebe technické charakteristiky „konštrukcie oceľového rámu“ a funkčné požiadavky „skladových supermarketov“. Naša technológia konštrukcie oceľových rámov poskytla riešenia pre mnohých klientov v rôznych krajinách a regiónoch. Sme dodávateľom a výrobcom oceľových konštrukcií s viac ako 20-ročnými skúsenosťami.

Štruktúra jadra

Oceľový rám

● Hlavné materiály: Všetky hlavné nosné komponenty, ako sú stĺpy, nosníky a priehradové nosníky, používajú oceľ valcovanú za tepla v tvare H, štvorcové oceľové rúry atď.

● Spôsob pripojenia: Komponenty sa montujú na mieste pomocou vysokopevnostných skrutiek, zvárania atď.

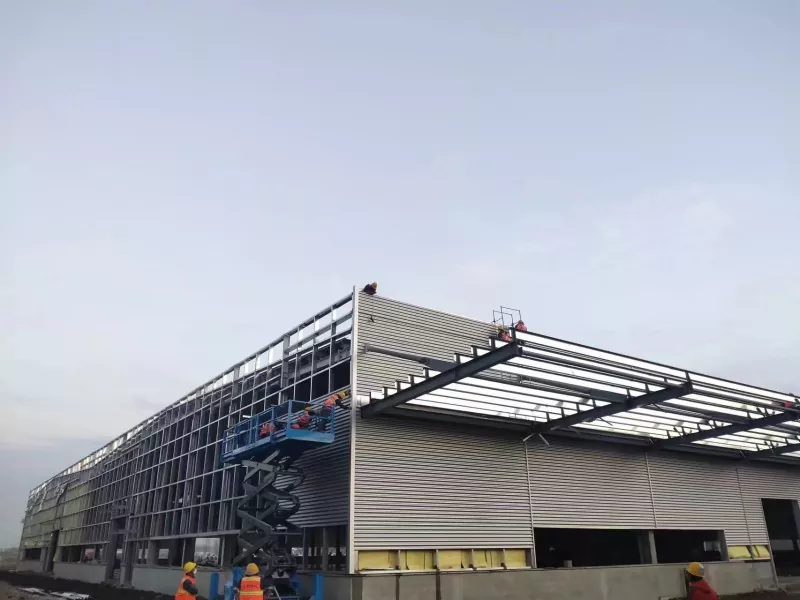

● Štruktúra krytu: Vonkajšie steny a strechy zvyčajne používajú sendvičové panely alebo profilované oceľové plechy namiesto tradičných tehlových stien alebo betónových stien.

Hlavná funkcia

Supermarket v štýle skladu

● Vysoká svetlá výška: Prvé poschodie v supermarkete v štýle skladu s oceľovou konštrukciou má zvyčajne výšku 8-12 metrov alebo aj vyššiu. Použitie vysokoúrovňových políc na vertikálne skladovanie, maximalizovanie kapacity zásob. Vysokozdvižné vozíky sa môžu voľne pohybovať medzi policami a vykonávať operácie doplňovania. Zákazníkom poskytuje otvorený a nestresujúci zážitok z nakupovania.

● Integrovaná cirkulácia: Interiér budovy je zvyčajne rozdelený na prednú časť a zadnú časť, pričom medzi nimi nie sú žiadne pevné priečky. Samotné vysoké police sú výstavné aj úložné jednotky. Zákazníci môžu pozorovať proces doplňovania, čím sa zvyšuje pocit „veľkého množstva, dobrá cena“ skladu.

● Doplnkové funkcie: Je potrebné navrhnúť špeciálne nakladacie plošiny a veľké vonkajšie parkovisko.

Konštrukčný systém

Skladové supermarkety s oceľovým rámom využívajú hlavne tieto dva konštrukčné systémy alebo kombináciu oboch:

Puzdro na produkt

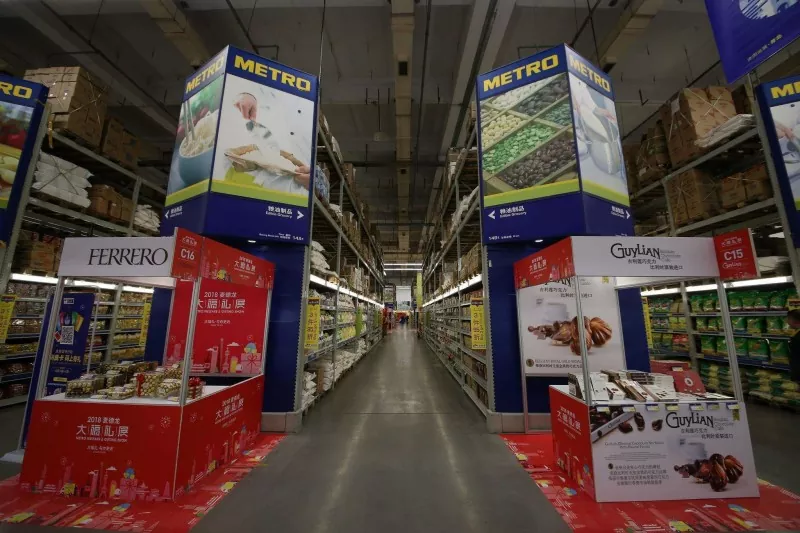

Metro (METRO) - Priekopník nemeckých skladových supermarketov s oceľovými rámami

● Konštrukčný systém: Ľahká oceľová konštrukcia portálu s rozpätím zvyčajne 24 až 30 metrov a rozstupom stĺpov 6 až 12 metrov.

● Vnútorný priestor: Čistá výška 8 až 10 metrov, vysoké police dosahujú priamo až okolo 7 metrov a vysokozdvižné vozíky sa môžu voľne pohybovať medzi policami.

● Identifikácia vzhľadu: Vonkajšiu fasádu tvoria prevažne modro-biele kovové sendvičové panely s výrazným logom „METRO“ na šikmej stene a nakladacia plošina (v rovnakej výške ako korba nákladného auta).

● Podlaha: Odolná betónová podlaha s hrúbkou približne 250 mm s tvrdeným povrchom, schopná priamo niesť vysokozdvižné vozíky a plne naložené palety.

Kompletný výrobný proces produktu

Výrobný proces dokončeného skladového supermarketu s oceľovými rámami vo všeobecnosti zahŕňa nasledujúce kroky:

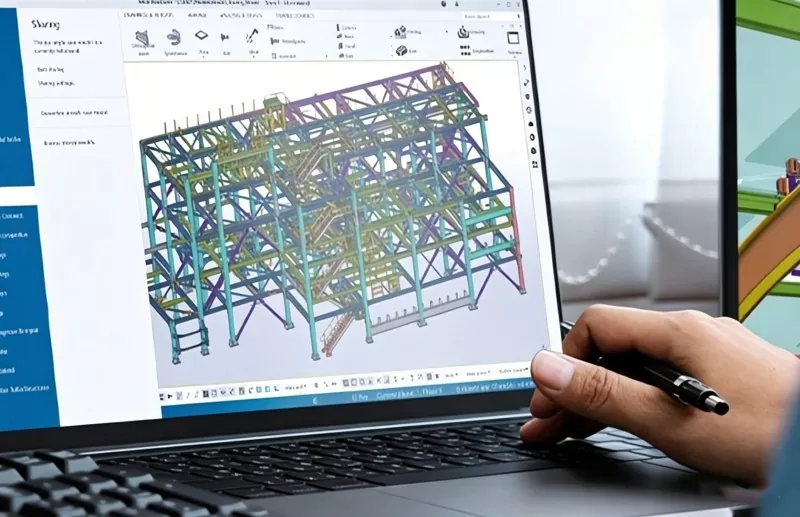

1. Prehĺbenie dizajnu

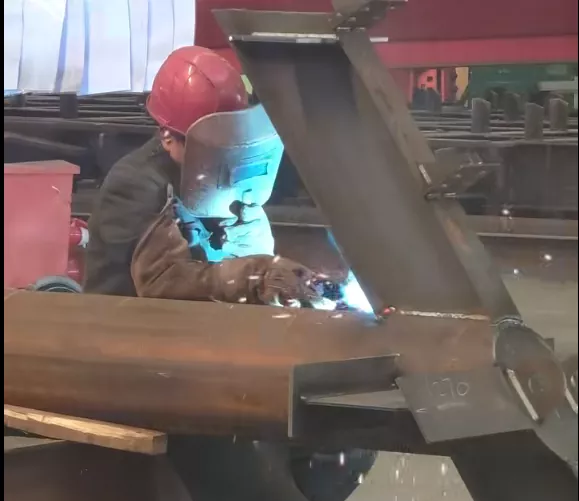

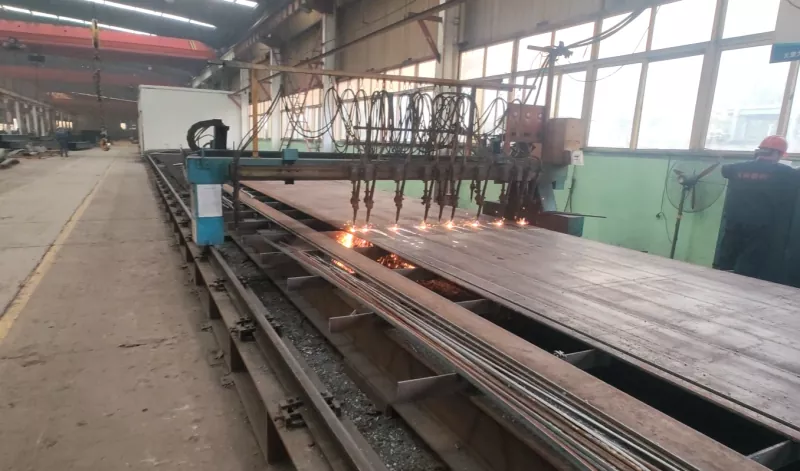

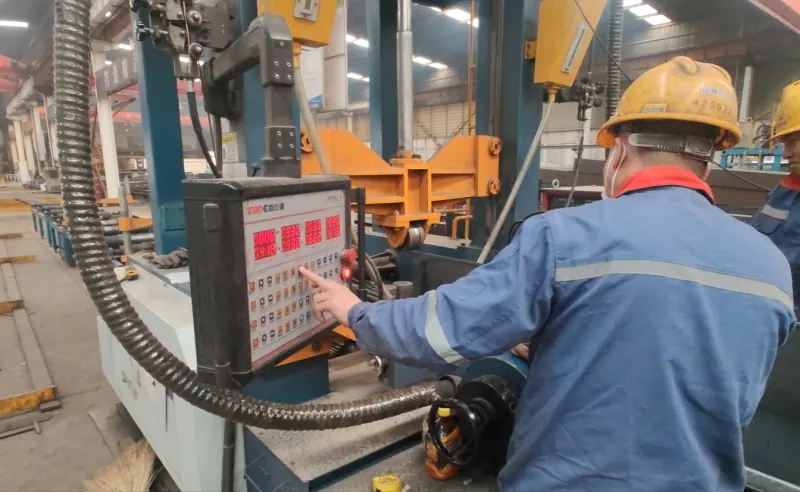

2. Rezanie a spracovanie

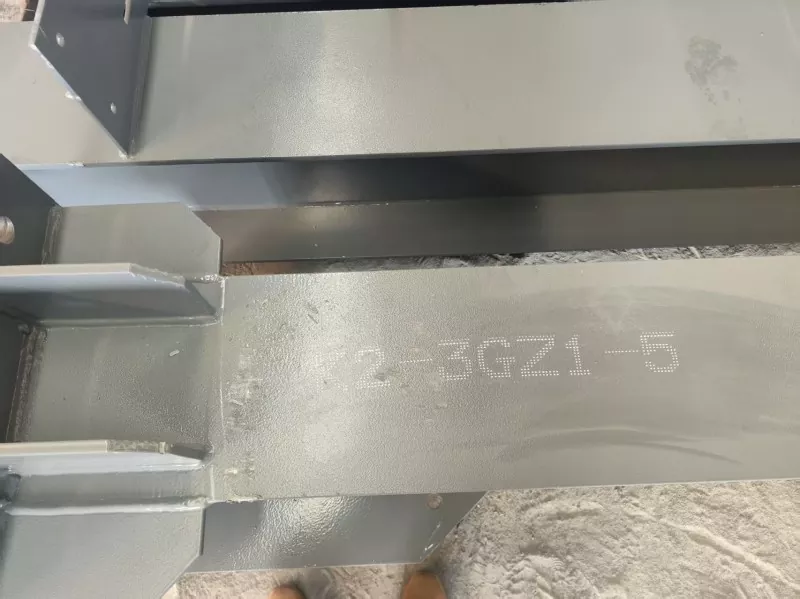

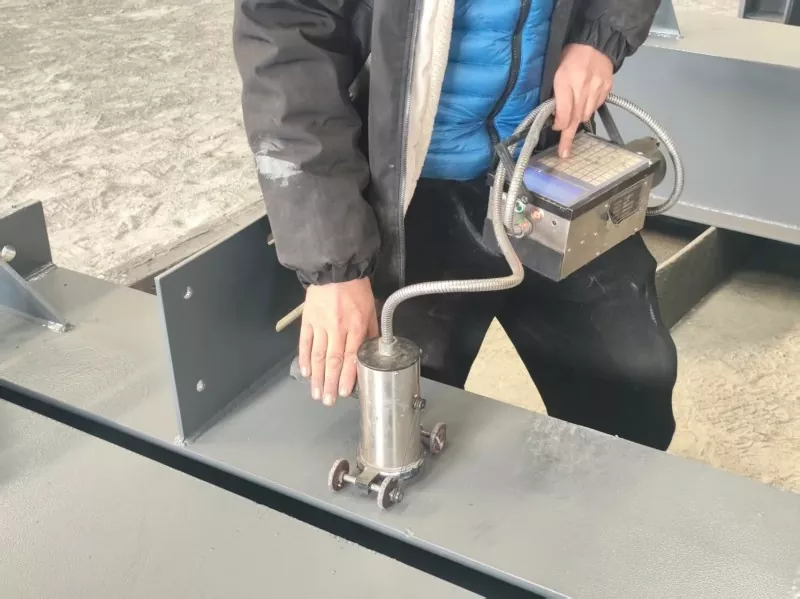

3. Laserová tlač čísel komponentov

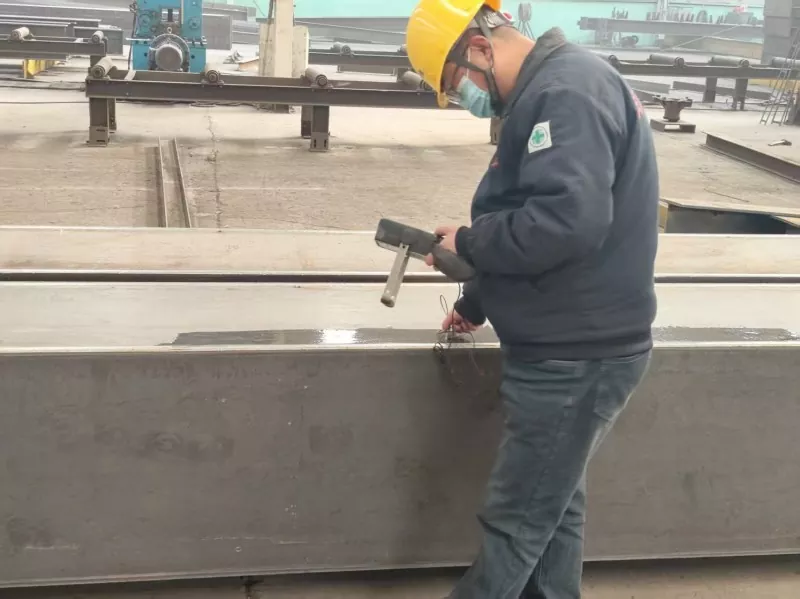

4. Kontrola kvality

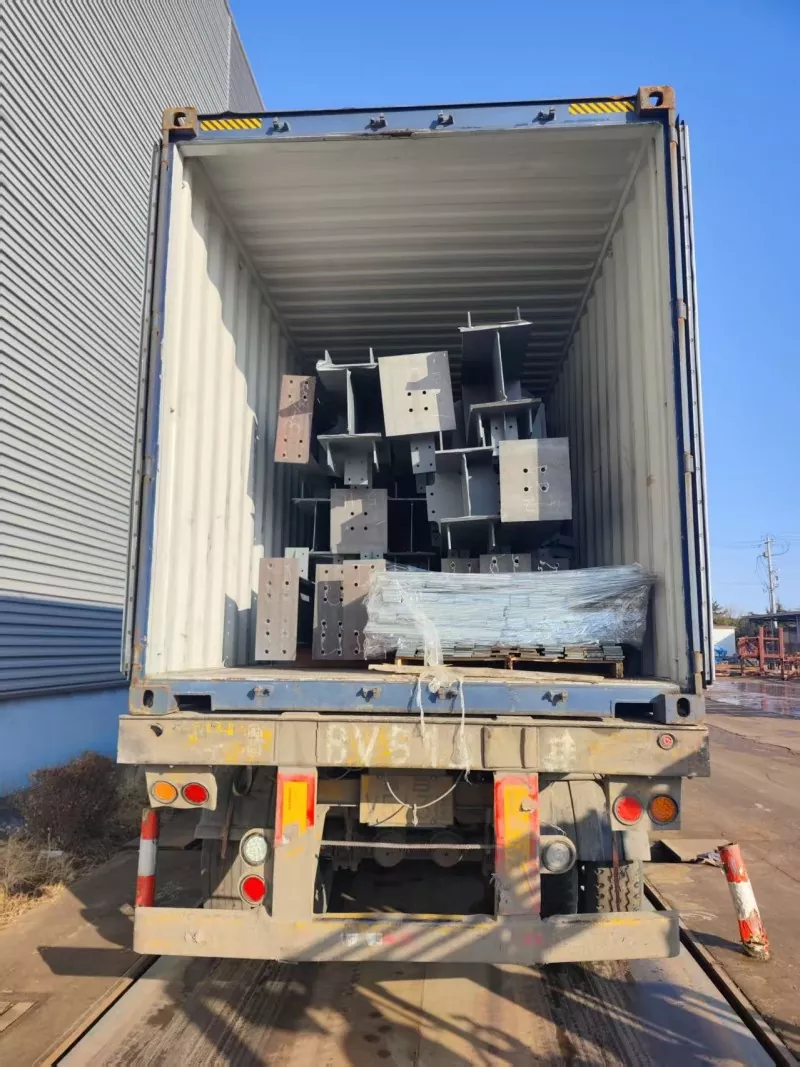

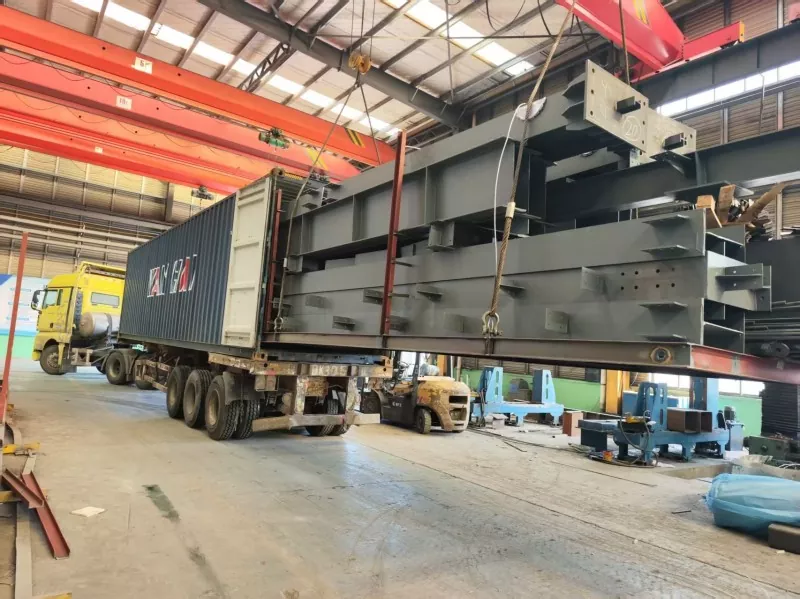

5. Balenie a doprava

Návrhy návrhu kľúčových uzlov

Oceľové stĺpy sú hlavnými nosnými komponentmi skladových supermarketov Steel frame. Návrhy na konštrukciu oceľových stĺpov zahŕňajú nasledujúce aspekty:

● Tvar profilu: Zvyčajne sa používa zváraná alebo za tepla valcovaná oceľ tvaru H (séria širokých prírub). Niekedy sa v oblastiach s vysokým zaťažením používajú stĺpy v tvare krabice alebo stĺpy s kruhovými rúrkami.

● Rozstup stĺpov: Pozdĺžny (v pozdĺžnom smere supermarketu) rozstup stĺpov je zvyčajne 6 až 12 metrov, ktorý je koordinovaný s regálovým modulom a šírkou priechodu vysokozdvižného vozíka.

● Stĺpová základňa: Väčšinou tuhé pripojovacie stĺpové základne (zapustené alebo odkryté kotvové skrutkové spoje), ktoré prenášajú ohybové momenty a osové sily; musia odolávať zaťaženiu vetrom a horizontálnym silám od žeriavov (ak existujú).

● Špeciálna úprava: Pod 1,5 až 2,0 metre od dna stĺpa sa často zvonku nanáša betón alebo sa nastavujú ochranné uhly proti kolízii, aby sa zabránilo poškodeniu pri nárazoch vysokozdvižného vozíka.
