Aké sú spôsoby, ako zabezpečiť cirkuláciu vzduchu? Ako si vybrať ventilačné systémy pre dielne oceľových konštrukcií

Indielenské budovy s oceľovou konštrukciou, výber ventilačných systémov má veľký význam. Prevádzkou zariadení v dielňach vzniká veľké množstvo odpadového tepla, vodnej pary a škodlivých plynov, ktoré zhoršujú pracovné prostredie, bezpečnosť pracovníkov a efektivitu výroby. Toto číslo predstaví, ako realizovať efektívnu cirkuláciu vzduchu a ako zvoliť správne vetracie systémy.

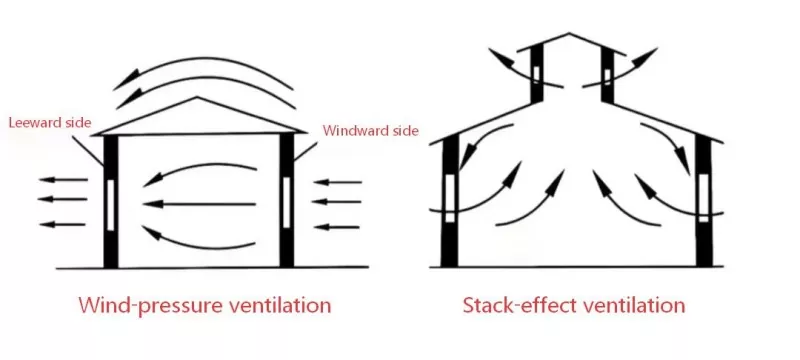

Pre dielne s oceľovou konštrukciou spadajú ventilačné riešenia do dvoch kategórií: prirodzené vetranie a mechanické vetranie. Prirodzené vetranie nasáva čerstvý vzduch nízkoúrovňovými prívodmi vzduchu komínovým efektom alebo poháňa horizontálne prúdenie vzduchu efektom tlaku vetra. Nevyžaduje žiadnu elektrickú energiu a je široko používaný. Medzi jeho hlavné formy patrí vetracia monitorovacia strecha (vetrací svetlík), sférické ventilátory (strešné ventilátory poháňané vetrom) a bočné vetracie okná.

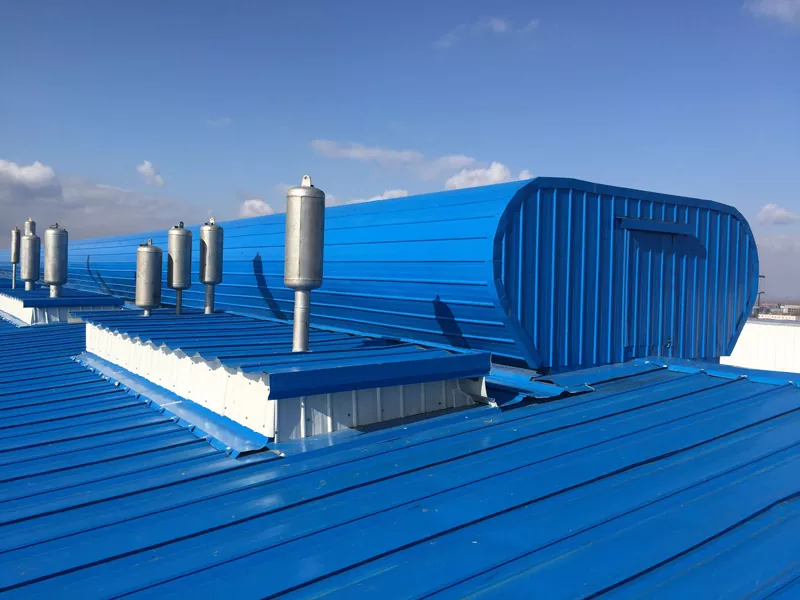

Vetracie monitorovacie strechy (vetracie svetlíky)

Vetracie monitorovacie strechy (vetracie svetlíky) sú najbežnejšie používaným strešným vetracím zariadením pre veľké dielne s oceľovou konštrukciou. Skladajú sa hlavne z rámov oceľovej konštrukcie, profilovaných farebných oceľových plechov / FRP panelov denného osvetlenia a inštalujú sa na hrebene striech alebo na svahoch. Realizujú výmenu vzduchu pomocou komínového efektu a efektu tlaku vetra, vyznačujú sa jednoduchou štruktúrou, žiadnou spotrebou energie, dostupnou funkciou denného osvetlenia a dlhou životnosťou. Strechy ventilačných monitorov sa medzitým delia hlavne na prúdnicový (zakrivený) typ a tenký typ. Prvý z nich je vhodný pre veľkorozsahové dielne s vysokou teplotou a vysokou vlhkosťou, zatiaľ čo druhý sa vzťahuje na scenáre s obmedzeniami výšky budovy alebo nízkou nosnosťou strechy. Vetracie svetlíky je možné rozdeliť aj na otvorené a operatívne uzatvárateľné. Otvorený typ sa vyznačuje voľným priechodom a veľkým objemom ventilácie, no zároveň má nízku odolnosť voči dažďu. Typ s ovládateľným uzáverom je vybavený elektrickými tlmičmi na reguláciu výkonu vetrania, vhodný do tepelne izolačných zón v chladných oblastiach v zime.

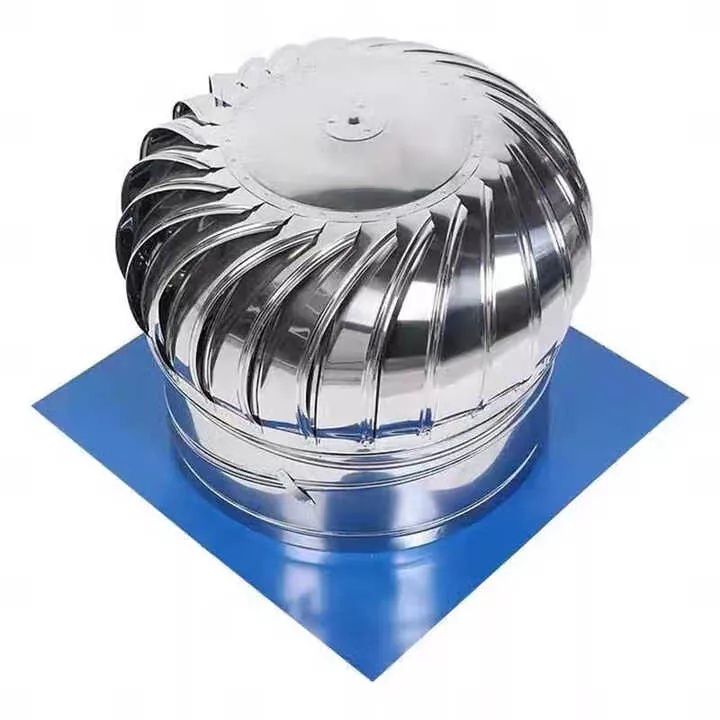

Sférický ventilátor (vetrom poháňaný strešný ventilátor)

Sférické ventilátory (vetrom poháňané strešné ventilátory) sú bežné malorozmerové strešné vetracie zariadenia. Pozostávajú najmä z nerezových turbínových hláv, uhlovo nastaviteľných častí potrubia a vodotesných základných dosiek s obmedzenou účinnosťou vetrania.

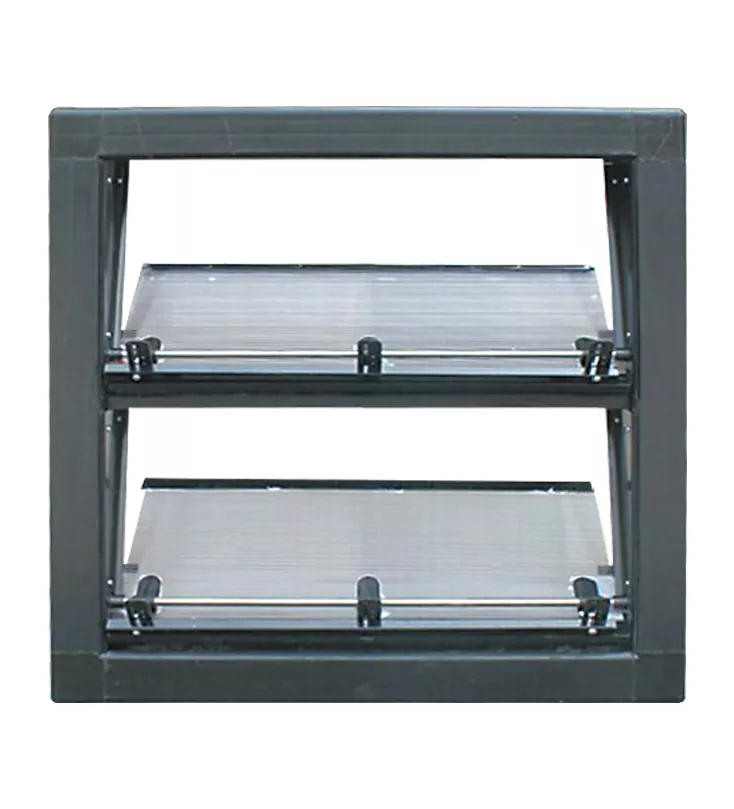

Vetracie okno na bočnej stene

Bočné vetracie okná sú vetracie otvory osadené na oceľových stĺpoch. Konzolové nosníky a lemovacie plechy sú inštalované nad oknami na ochranu pred dažďom a odvodnenie. Vyznačujú sa základnými výhodami vysokej flexibility, dostupnej funkcie denného osvetlenia a veľkoobjemovej výmeny vzduchu. Výškový dizajn prívodov vzduchu je kritický a pre rôzne ročné obdobia sa musia zvážiť rôzne výšky.

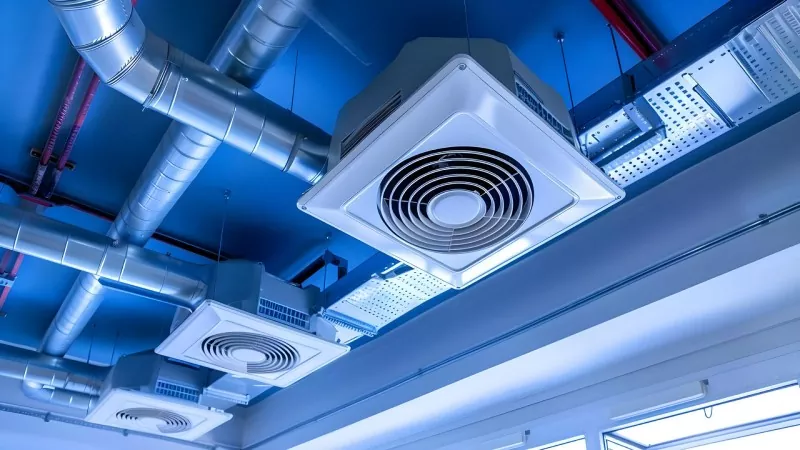

Mechanické vetranie znamená nútenú výmenu vzduchu poháňanú mechanickým zariadením, ktoré môže byť inštalované v akejkoľvek polohe pre aktívny odvod vzduchu a prívod vzduchu. Mechanické vetracie zariadenia sa bežne používajú, keď je prirodzené vetranie nedostatočné, najmä vrátane odparovacích chladičov vzduchu, priemyselných stropných ventilátorov s veľkým priemerom, podtlakových ventilátorov, odstredivých ventilátorov a ventilátorov s axiálnym prietokom.

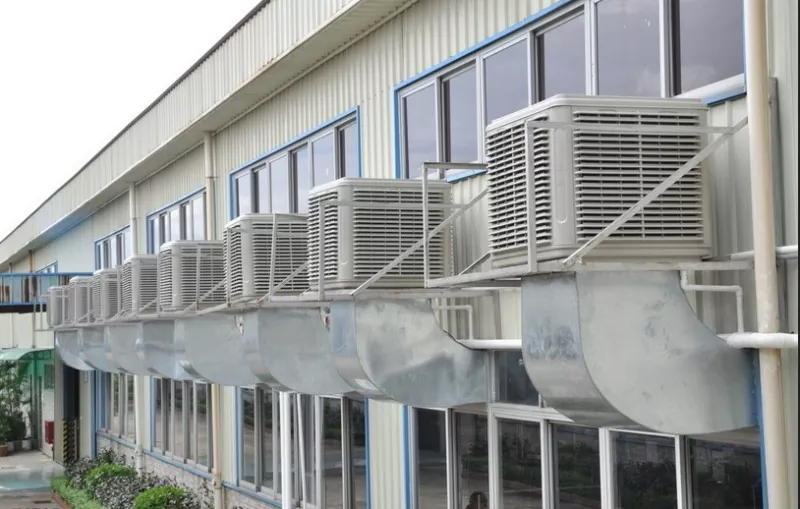

Odparovací chladič vzduchu

Odparovacie chladiče vzduchu realizujú chladenie využitím princípu pohlcovania tepla odparovaním vody a sú vhodné na celkové chladenie veľkoplošných dielní.

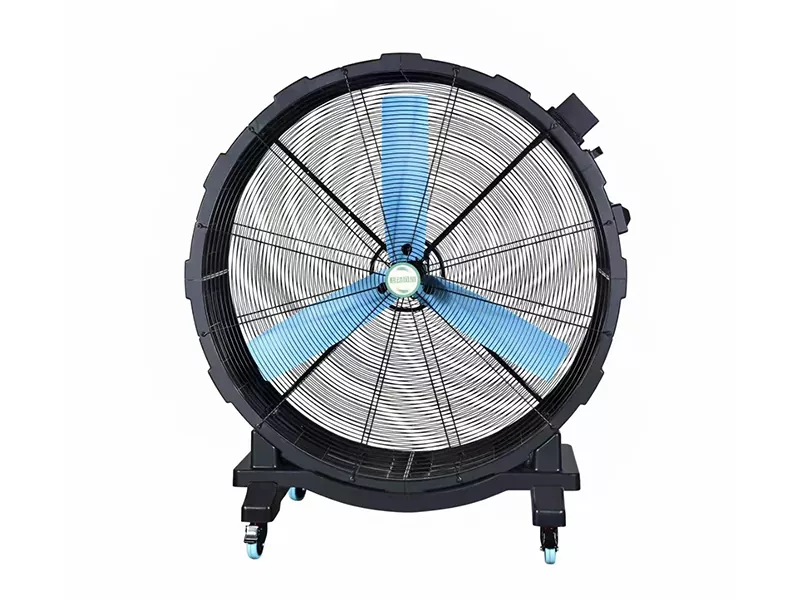

Priemyselný stropný ventilátor s veľkým priemerom

Priemyselné stropné ventilátory s veľkým priemerom miešajú horúci a studený vzduch medzi hornými a spodnými vrstvami pomocou obrovských lopatiek ventilátora, čím sa znižuje teplotný rozdiel, čím sa rieši problém vrstvenia teploty v dielňach s oceľovou konštrukciou.

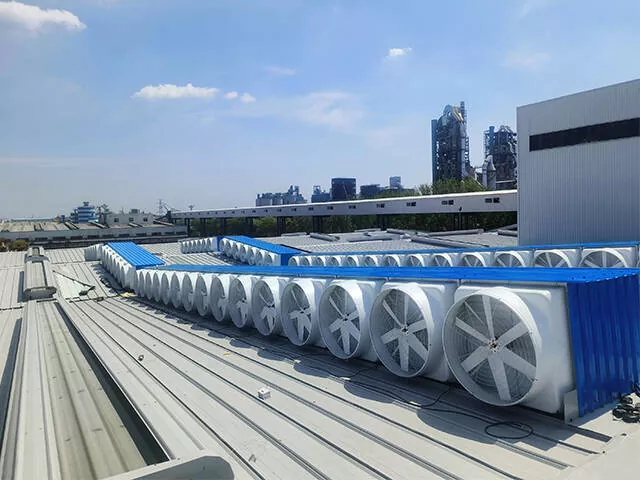

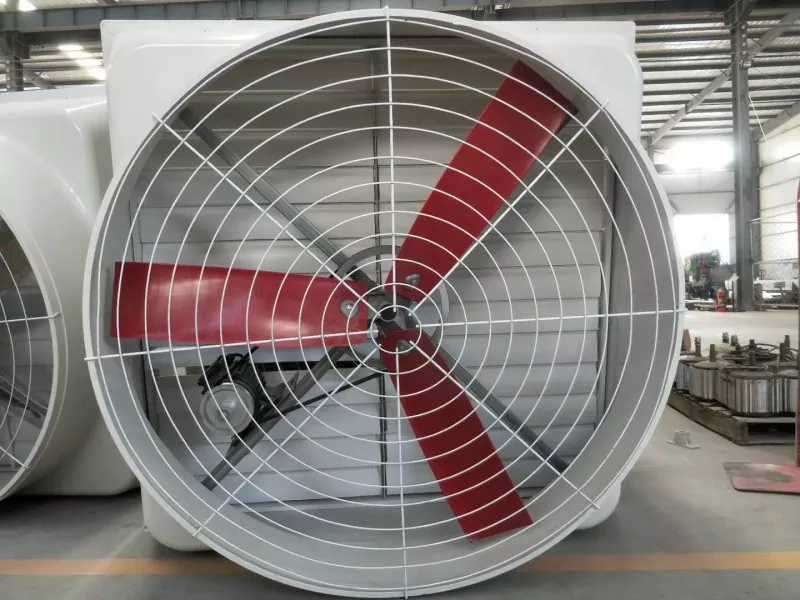

Podtlakový ventilátor

Podtlakové ventilátory sú zariadenia inštalované na jednej strane dielní. Nútia odpadový vzduch vytvárať v interiéri podtlakovú zónu, ktorá poháňa prirodzené prúdenie vonkajšieho vzduchu. Medzi ich hlavné výhody patrí dôkladná výmena vzduchu, nízka počiatočná investícia a nízka prevádzková spotreba energie.

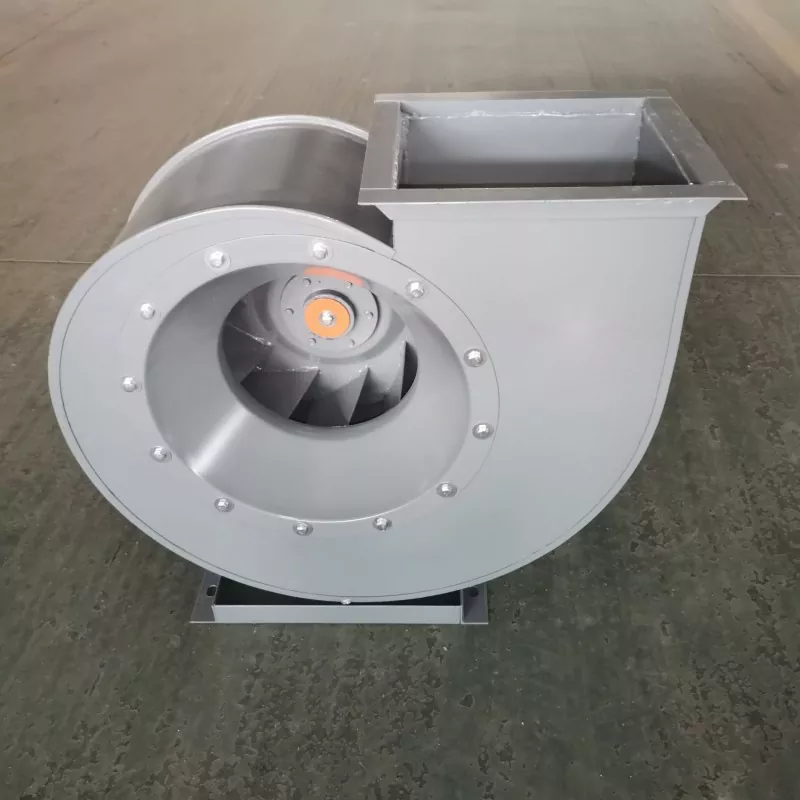

Odstredivý ventilátor

Odstredivé ventilátory vykonávajú prácu na plyne pomocou vysokorýchlostných rotujúcich obežných kolies a výrazne zvyšujú tlak plynu prostredníctvom odstredivej sily na výmenu vzduchu. Sú vhodné pre ventilačné systémy, ktoré dodávajú plyn na veľké vzdialenosti na určené miesta.

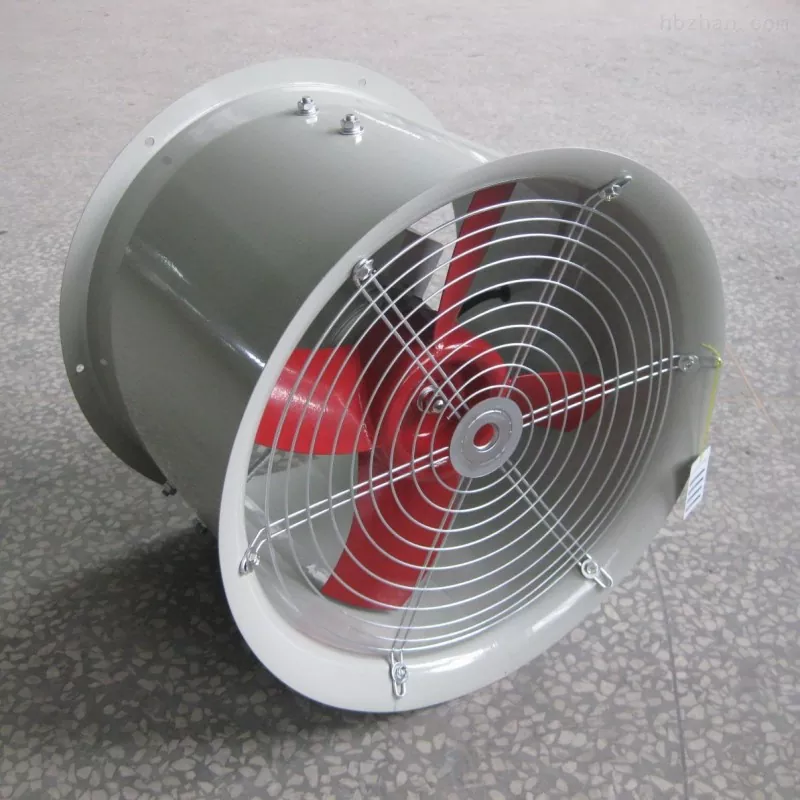

Ventilátor s axiálnym prietokom

Axiálne ventilátory sú mechanické zariadenie, v ktorom plyn prúdi dovnútra a von v axiálnom smere. Vyznačujú sa hlavnými výhodami veľkého objemu vzduchu, nízkeho tlaku, jednoduchej konštrukcie a flexibilnej inštalácie.

Výber ventilačných systémov pre dielne s oceľovou konštrukciou nie je pevný. V praktických projektoch sa bežne používa kombinované riešenie prirodzeného vetrania ako primárne opatrenie doplnené o mechanické vetranie, ktoré dokáže uspokojiť požiadavky na vetranie pri efektívnom riadení prevádzkovej spotreby energie.
