Ako bola dosiahnutá veľkorozmerová konštrukcia budovy továrne na výrobu odevov s oceľovým rámom?

Pod popudom moderného priemyselného rozvoja prešiel výrobný proces odevných tovární významnými zmenami, ktoré sa presunuli od pôvodnej plne ručnej výroby k súčasnému mechanizovanému spracovaniu na montážnej linke, čo výrazne zvýšilo efektivitu výroby. Keďže však procesy strihania, šitia, žehlenia, kontroly a balenia musia byť usporiadané na montážnych linkách a režim rýchlej odozvy malých sérií a viacerých druhov sa stáva rozšíreným, odevné továrne majú čoraz väčší dopyt po flexibilnom usporiadaní priestoru. Najúčinnejším spôsobom, ako to zlepšiť, je zväčšiť vnútorný priestor, čím sa uľahčí prispôsobenie pracovných staníc a logistických kanálov kedykoľvek. pretoOceľové rámové konštrukcie na výrobu odevovpostupne nahradili tradičné továrne na výrobu odevov s betónovou konštrukciou. Tento článok pojednáva o tom, ako továrne na výrobu odevov s oceľovou konštrukciou dosahujú veľké rozpätia z dvoch hľadísk: konštrukčná forma a praktická hodnota priestoru bez stĺpov pri výrobe odevov.

1. Štrukturálna forma

A Oceľová konštrukcia továrne na odevymá zvyčajne tieto spoločné konštrukčné formy: portálový rám a krov.

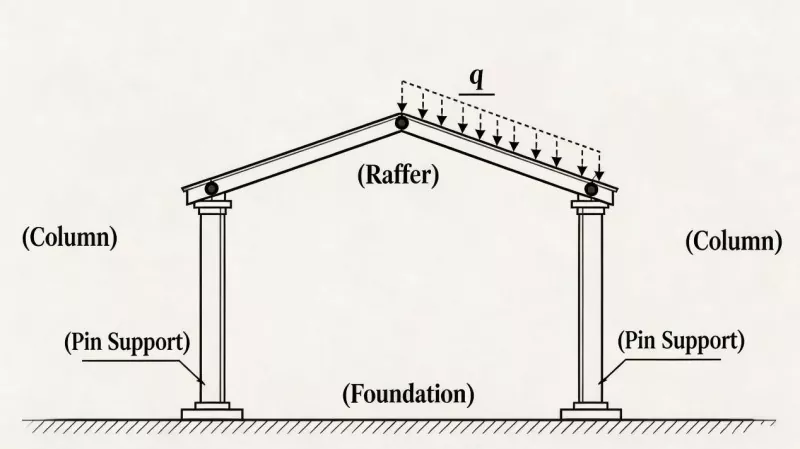

● Rám portálu

Toto je najčastejšie používaná schéma pre jednoposchodové odevné továrne. Je tvorený vzájomným tuhým spojením oceľových nosníkov a oceľových stĺpov, pričom metódami spojenia je skrutkové spojenie a zváranie. Tvorí stabilný nosný systém. Oceľové nosníky a oceľové stĺpy zvyčajne používajú oceľ v tvare H. Najekonomickejšie rozpätie portálového rámu je 18 až 30 metrov. Úzke prepojenie medzi komponentmi a vedeckým prenosom energie môže zabezpečiť, že štruktúra môže dosiahnuť veľké rozpätie a zároveň odolávať vetru a zemetraseniam.

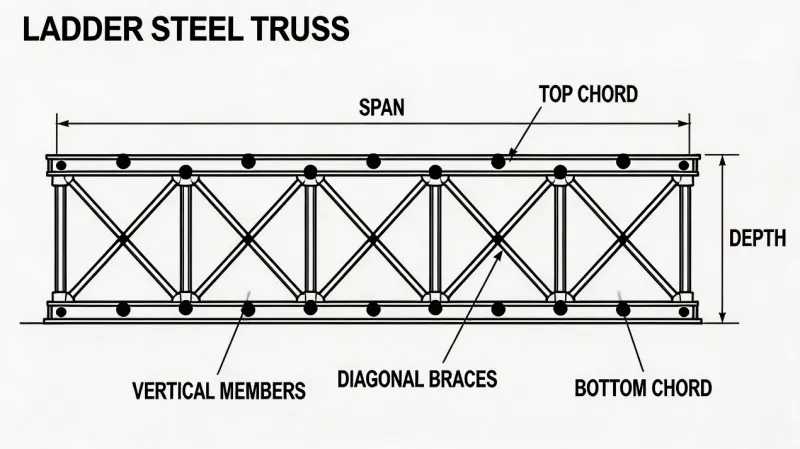

● Konštrukcia krovu

V porovnaní s portálovou rámovou konštrukciou sa priehradová konštrukcia skladá z horných priehradových nosníkov, pásových nosníkov a spodných priehradových nosníkov. Pri rozpätiach presahujúcich 36 metrov je účinnosť sily a spotreba ocele oveľa vyššia ako pri portálovom ráme. Použitím lichobežníkového nosníka s výškou 3,2 metra je možné regulovať spotrebu ocele na približne 55 kg/m², zatiaľ čo H-nosník s ekvivalentným rozpätím plného pásu by vyžadoval približne 75 kg/m².

2. Praktická hodnota otvorených priestorov pri výrobe odevov

Veľkoplošné otvorené priestory v Steel Frame Garment Factory Constructions nielen odkazujú na to, že majú priestranné priestory, ale môžu tiež výrazne zvýšiť efektivitu výroby.

Jeho praktická hodnota sa odráža v nasledujúcich aspektoch:

● Rýchle nastavenie výrobnej linky

V porovnaní s tradičnými závodmi na výrobu odevov s mriežkovou štruktúrou betónových stĺpov nemá naša továreň na výrobu odevov z oceľových konštrukcií žiadne medziľahlé stĺpy, ktoré by bránili, takže rozloženie pracovných staníc je možné rýchlo upraviť. Stoly pracovnej stanice a závesné linky možno priamo horizontálne posúvať.

● Optimalizácia logistickej cesty

Po prijatí bezstĺpového dizajnu môžu vysokozdvižné vozíky a AGV v továrni dosiahnuť priamu jazdu od vstupu suroviny po výstup hotového výrobku. Skutočné meranie ukazuje, že prepravná vzdialenosť v rámci závodu pre každý hotový výrobok je znížená o 12 až 18 metrov. Vypočítané na základe denného objemu výroby 10 000 kusov, to zodpovedá zníženiu o 120 až 180 kilometrov neefektívnej manipulácie za deň.

● Zlepšenie využitia prirodzeného svetla

Priestor bez stĺpov je kombinovaný s priebežnými strešnými svetelnými pásmi, čo zvyšuje rovnomernosť osvetlenia z 0,55 na 0,78. Tým sa redukujú miestne tiene a zmierňuje sa únava očí šijacích pracovníkov.

3. Záver

Oceľová konštrukcia továrne na odevy je jednou z dôležitých architektonických foriem moderných odevných tovární. Prostredníctvom portálového oceľového rámu alebo oceľového priehradového systému môže oceľová rámová konštrukcia ekonomicky dosiahnuť rozpätia 18 až 36 metrov alebo dokonca väčšie bez stĺpov, čím spĺňa rôzne požiadavky od pletenia po tkanie, od jednovrstvových montážnych liniek až po viacposchodové dielne. Praktické inžinierstvo dokázalo, že továrne na oceľové rámy s veľkým rozpätím môžu zvýšiť efektívnosť úprav výrobnej linky, optimalizovať logistické trasy a zlepšiť rovnomernosť osvetlenia.

Qingdao EIHE Steel Structure Group Co., Ltd.je čínska spoločnosť zaoberajúca sa priemyselnou výstavbou oceľových konštrukcií. Vieme vám poskytnúť komplexné služby vrátane návrhu, výroby a konštrukcie. Ak ste nedávno plánovali založiť továreň na výrobu odevov a potrebujete vykonateľný projektový plán, neváhajtekontaktujte nás.
