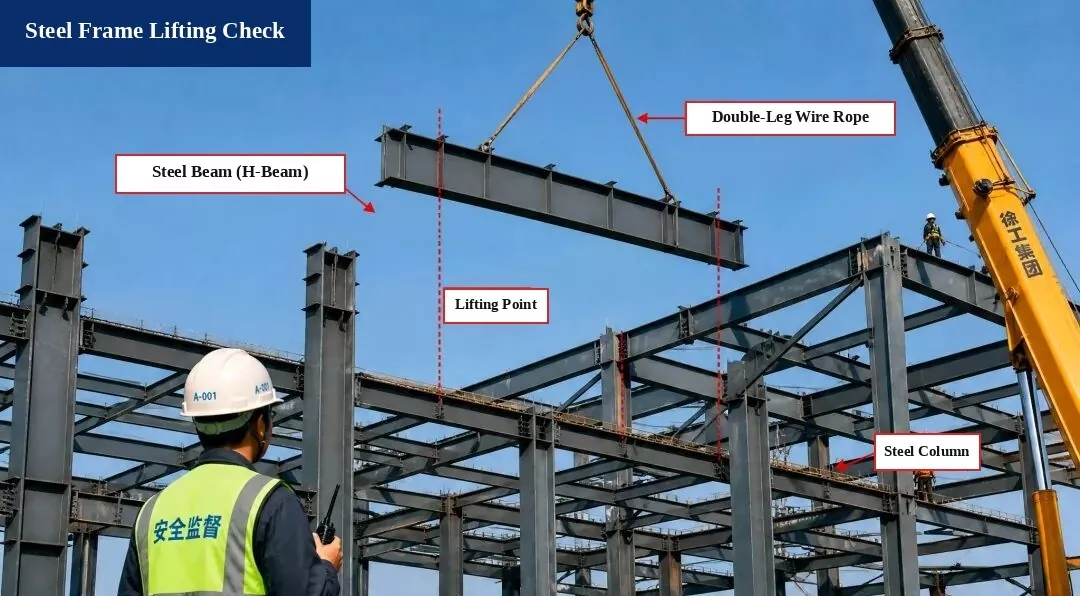

1. Kontrola zdvíhania oceľového rámu (výpočet zdvíhania)

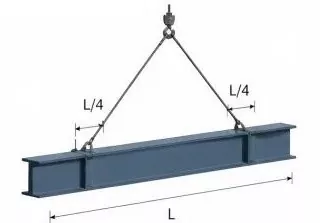

I. Schéma zdvíhania

člen:Oceľový nosník H500×200×10×16, Dĺžka L = 12,0 m

Zdvíhacie body:Nastavte na L/4 z každého konca lúča

Uhol popruhu:α ≈ 60°

II. Výpočet zaťaženia

1. Vlastná hmotnosť lúča:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dynamický faktor zaťaženia:Vezmite 1.1

3. Hmotnosť popruhov:Ignorované (zanedbateľné)

4. Celkové zdvíhacie zaťaženie:
P = G x 1,1 = 219,9 kN

5. Napnutie popruhu (vyvážené zaťaženie):
T = P / (2 x cos α) = 219,9 / (2 x cos 60°) = 219,9 kN

III. Bezpečnostná kontrola praku

1. Typ praku:Oceľové lano φ20, medza pevnosti Fb = 360 kN

2. Bezpečnostný faktor (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Spĺňa štandardné požiadavky!

Záver kontroly:
Prevádzka zdvíhania je bezpečná a spĺňa požiadavky kódu.

Referenčné normy

• Kódex pre konštrukciu oceľových konštrukcií (GB 50755-2012)

• Technický kódex pre bezpečnosť zdvíhania a zdvíhania v stavebníctve (JGJ 276-2012)

Bezpečnostné poznámky:

1. Pred zdvíhaním skontrolujte oceľový nosník, oceľové laná a zdvíhacie nástroje, aby ste sa uistili, že sú bezpečné a spoľahlivé.

2. Poverte špecializovanú osobu, ktorá bude riadiť proces zdvíhania. Nikto nesmie stáť pod zdvihnutým trámom.

3. Okamžite zastavte zdvíhacie práce, keď rýchlosť vetra dosiahne úroveň 6 alebo vyššiu.

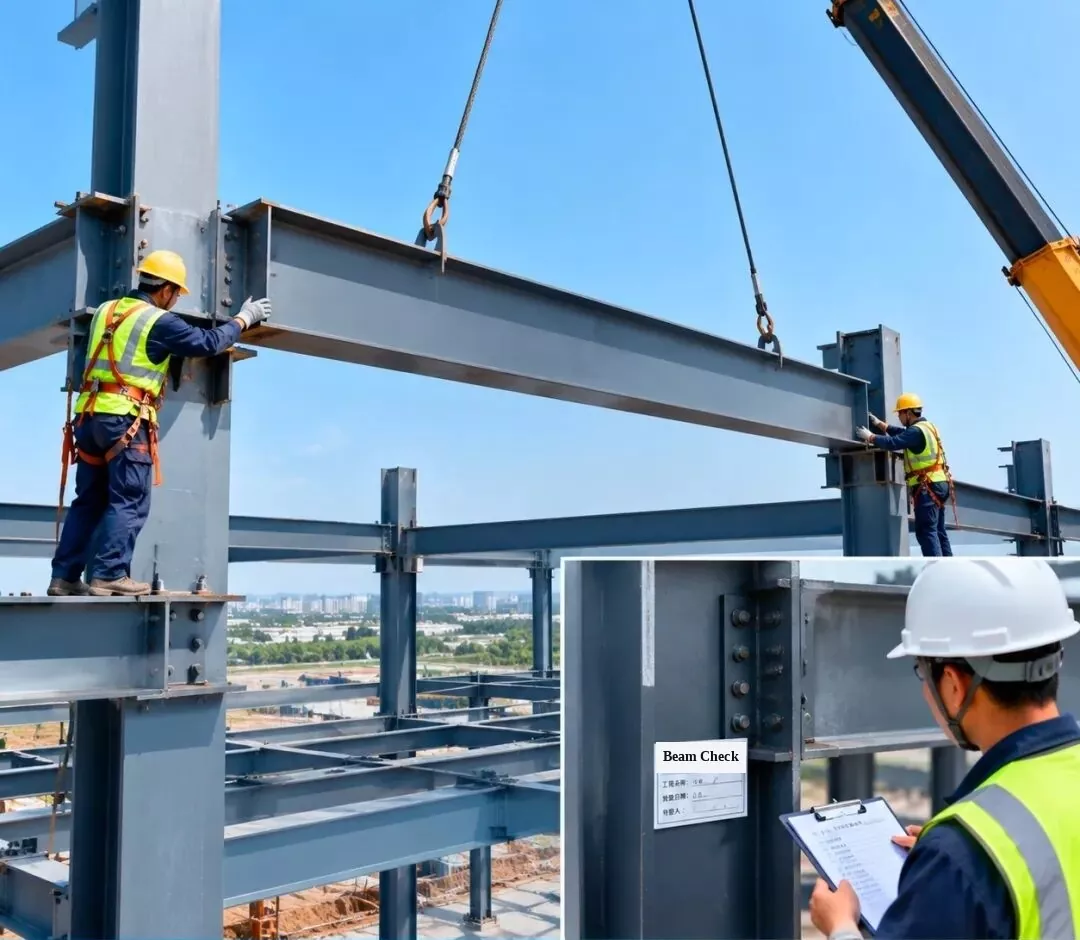

2. Inštalácia a kontrola oceľového rámu — Inštalácia oceľového nosníka

Zdvihnite oceľový nosník do jeho plánovanej polohy, potom skontrolujte a schváľte spojovacie spoje, aby ste sa uistili, že kvalita inštalácie spĺňa konštrukčné požiadavky.

[Vložený štítok na stĺpe: Kontrola inštalácie oceľového nosníka | Názov projektu: Workshop #1 | Dátum kontroly | inšpektor]

3. Inštalácia a kontrola oceľového rámu — Inštalácia oceľového krovu

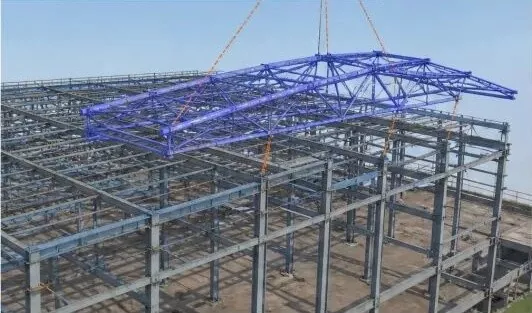

1. 3D BIM simulácia:Simulujte inštaláciu oceľového strešného nosníka, aby ste zlepšili plán zdvíhania a poradie inštalácie.

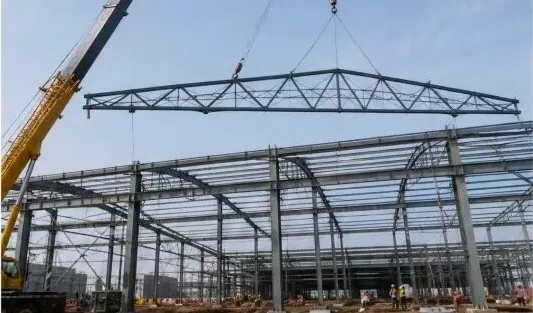

2. Zdvíhanie krovu:Na zdvihnutie nosníka použite autožeriav a pomaly ho umiestnite na miesto, pričom ho udržiavajte vyvážený.

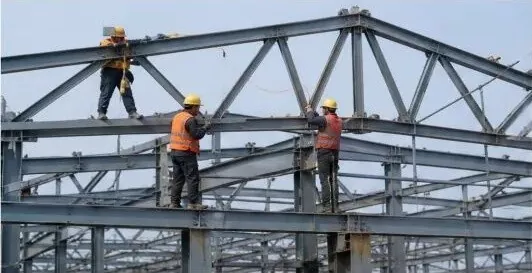

3. Umiestnenie a dočasné upevnenie:Po nasadení strešného krovu ho dočasne zaistite a upravte jeho polohu a výšku (prevýšenie).

4. Vysokopevnostné skrutkové spojenie:Utiahnite vysokopevnostné skrutky podľa konštrukčných pravidiel, aby ste zaistili pevné spojenie.

5. Kontrola inštalácie:Skontrolujte výšku nosníka, rozpätie, ohyb (vychýlenie) a vertikálne zarovnanie, aby ste sa uistili, že spĺňajú kód.

6. Záznam o kontrole:Po absolvovaní kontroly vyplňte formulár záznamu a prejdite na ďalší krok výstavby.

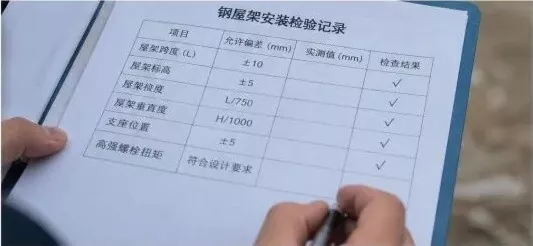

Záznam o kontrole inštalácie oceľového krovu

Položka kontroly	Povolená chyba (mm)	Nameraná hodnota (mm)	Skontrolujte výsledok
Rozpätie nosníkov (L)	±10	—	√ (prijatie)
Výška nosníka (nadmorská výška)	±5	—	√ (prijatie)
Ohýbanie nosníka (vychýlenie)	L / 750	—	√ (prijatie)
Vertikálne zarovnanie nosníkov	H / 1000	—	√ (prijatie)
Podporná pozícia	±5	—	√ (prijatie)
Uťahovací moment skrutky s vysokou pevnosťou	Spĺňa požiadavky na dizajn	—	√ (prijatie)

Kľúčové kontrolné body:

Skontrolujte všetky prichádzajúce oceľové diely na mieste, aby ste si overili ich typ, veľkosť a kvalitu zvaru;
Použite bezpečný a praktický plán zdvíhania na zaistenie bezpečnosti zdvíhania;
Nastavte a upevnite nosník hneď po jeho umiestnení na miesto;
Všetky skrutky s vysokou pevnosťou riadne utiahnite a otestujte ich krútiaci moment podľa kódu;
Vykonajte úplnú kontrolu, aby ste sa uistili, že inštalovaná konštrukcia spĺňa všetky požiadavky na dizajn a kód.

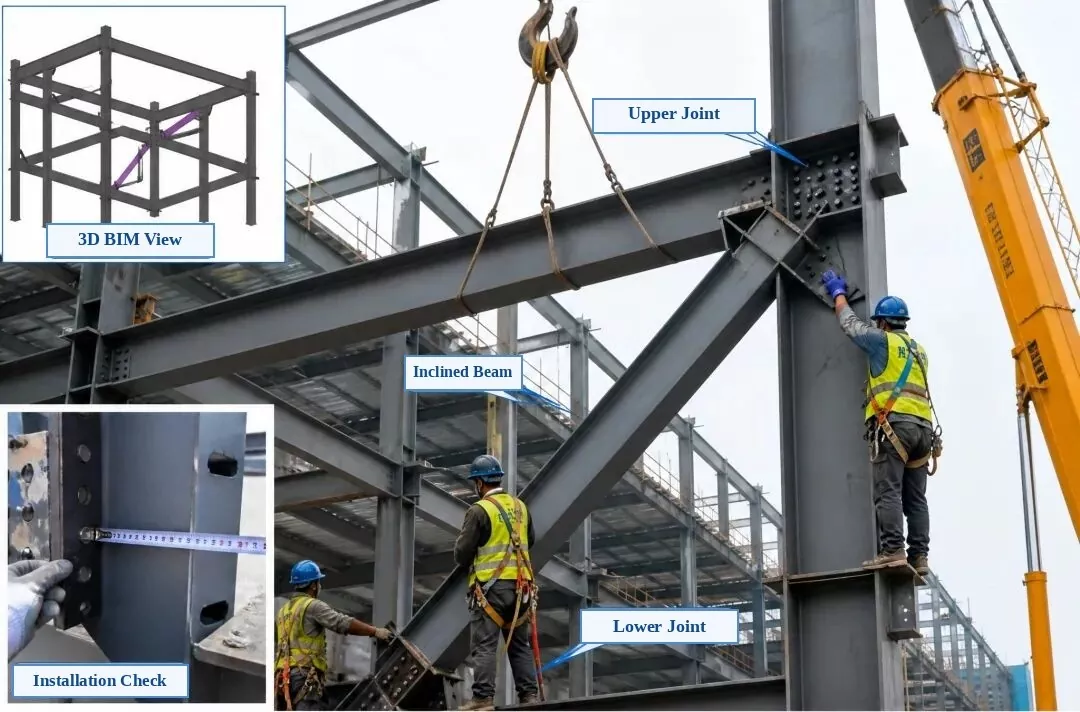

4. Inštalácia a kontrola oceľového rámu — Inštalácia šikmého oceľového nosníka

Extrahované menovky fotografií:Vložka vľavo hore: 3D zobrazenie BIM | Vložka vľavo dole: Kontrola inštalácie | Hlavná fotografia: Horný spojovací spoj, šikmý oceľový nosník (diagonálna výstuha), spodný spojovací spoj

Inštalácia a kontrola oceľového rámu — Inštalácia šikmého oceľového nosníka

1. Kontrola pred inštaláciou:Skontrolujte číslo dielu, veľkosť, polohu otvorov pre skrutky a smer spojovacej dosky. Uistite sa, že kontaktné plochy sú rovné, čisté a bez otrepov alebo oleja.

2. Zdvíhanie a polohovanie:Pomocou dvoch zdvíhacích bodov pomaly zdvihnite naklonený lúč na miesto. Dočasne ho pripevnite a uistite sa, že horný aj spodný spoj sú presne zarovnané s oceľovým stĺpom a nosníkom.

3. Zarovnanie a úprava:Upravte polohu stredovej čiary, výšku a vertikálne zarovnanie nakloneného lúča tak, aby spĺňali konštrukčné požiadavky. Po zarovnaní dokončite trvalé pripojenie.

4. Spôsob pripojenia:Spojte pomocou vysokopevnostných skrutiek. Utiahnite ich rovnomerne od stredu smerom von na obe strany, ako to vyžaduje konštrukcia, a označte každú skrutku po konečnom dotiahnutí a kontrole.

5. Kontrola inštalácie:Skontrolujte polohu stredovej čiary, výšku, vertikálne zarovnanie, tesnosť kontaktu dosky a kvalitu utiahnutia skrutiek. Všetko musí spĺňať Kódex pre uznávanie kvality konštrukcie oceľových konštrukcií (GB 50205).

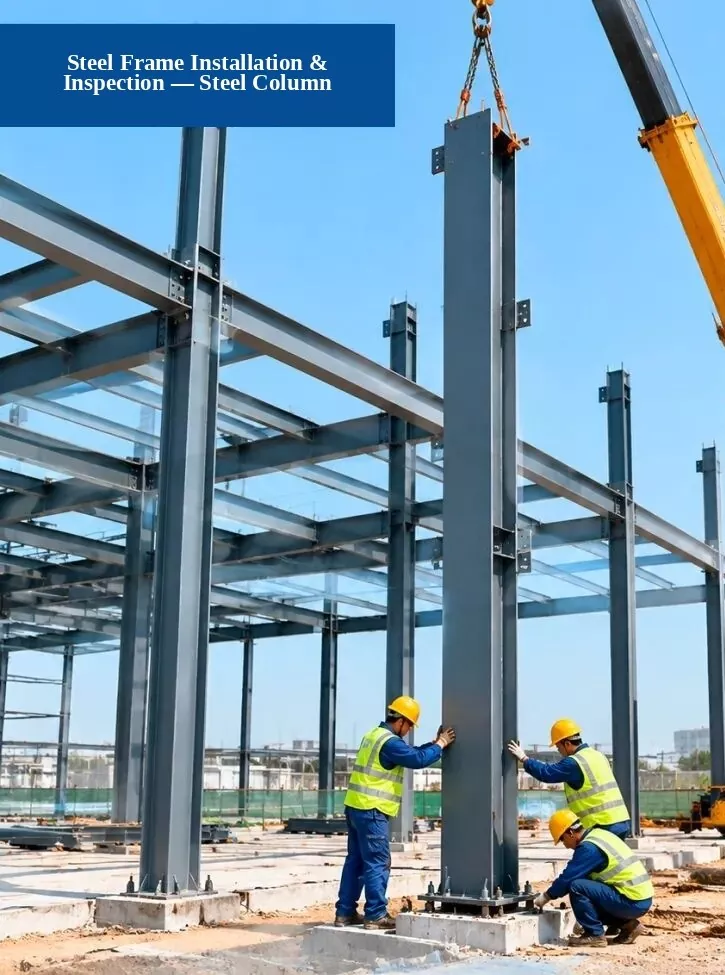

5. Inštalácia a kontrola oceľového rámu — Inštalácia oceľového stĺpa

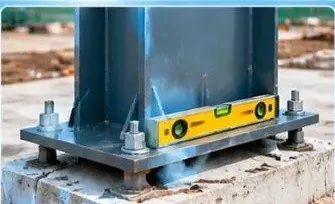

1. Kontrola základov:Skontrolujte, či polohy kotevných skrutiek, výška základu a rozmery základu spĺňajú konštrukčné požiadavky.

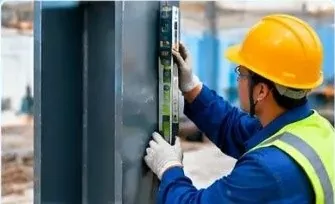

2. Kontrola vertikálneho zarovnania:Pomocou totálnej stanice, laserovej olovnice alebo vodováhy skontrolujte, ako rovno (vertikálne) stojí oceľový stĺp.

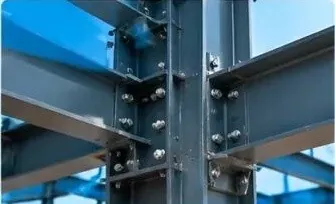

3. Kontrola kvality pripojenia:Skontrolujte, či vysokopevnostné skrutky, zvary a spojovacie dosky spĺňajú štandardné požiadavky.

Stavebný proces:1. Prípravné práce → 2. Zdvihnite a umiestnite oceľový stĺp → 3. Inštalácia a zabezpečenie → 4. Kontrola a prevzatie

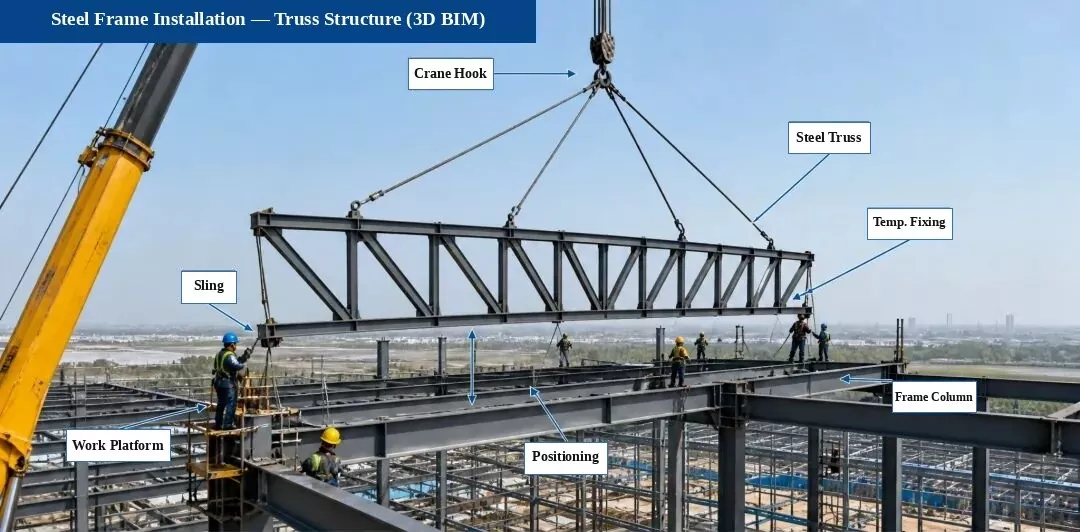

6. Inštalácia oceľového rámu — Inštalácia priehradovej konštrukcie (3D BIM diagram)

Priebeh procesu inštalácie:Prieskum a značenie → Kontrola podpory → Zdvihnutie a umiestnenie → Dočasné upevnenie → Zarovnanie a nastavenie → Spojenie s vysokou pevnosťou skrutky → Zváranie (ak je potrebné)

Kľúčové body inštalácie:

Pred zdvíhaním dvakrát skontrolujte stredovú líniu podpery, výšku a polohu vložených dielov;
Počas zdvíhania pripevnite vodiace laná vetra (tagline), aby bol nosník stabilný;
Upravte a dočasne zaistite nosník hneď po umiestnení, aby ste zabránili ohýbaniu alebo deformácii;
Vysokopevnostné skrutkové spoje musia spĺňať konštrukčné a kódové pravidlá a musia byť utiahnuté na požadovaný krútiaci moment;
Kvalita zvaru musí spĺňať pravidlá Kódexu pre uznávanie kvality konštrukcie oceľových konštrukcií (GB 50205).

Kľúčové body inšpekcie (fotografie stránok):

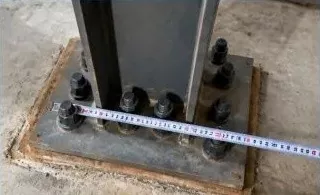

1. Podpora a spoločná kontrola

Skontrolujte polohu a výšku podporných skrutiek, podložiek a vložených častí, aby ste sa uistili, že spĺňajú konštrukčné požiadavky.

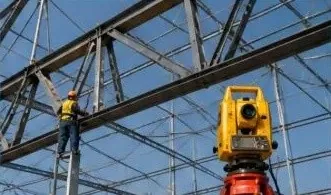

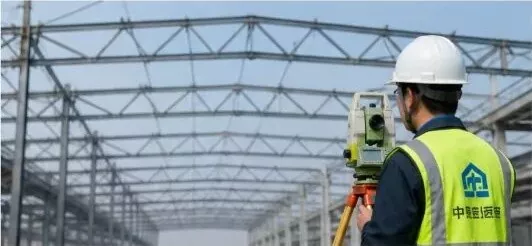

2. Kontrola zarovnania nosníkov

Pomocou totálnej stanice zmerajte stredovú čiaru, výšku a ohyb nosníka a vykonajte úpravy zarovnania.

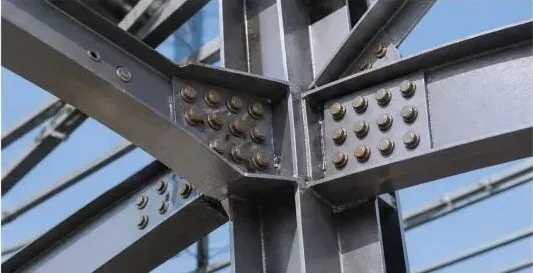

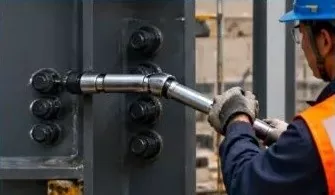

3. Kontrola skrutiek s vysokou pevnosťou

Skontrolujte počet, veľkosť a krútiaci moment vysokopevnostných skrutiek a znova ich otestujte, ako to vyžaduje kód.

Poznámka:Nosná konštrukcia v tomto projekte je vopred zmontovaná v továrni a zdvíhaná po častiach na mieste, aby sa zabezpečila presná inštalácia, kvalita a bezpečnosť.

7. Inštalácia a kontrola oceľového rámu a profilovaného plechu

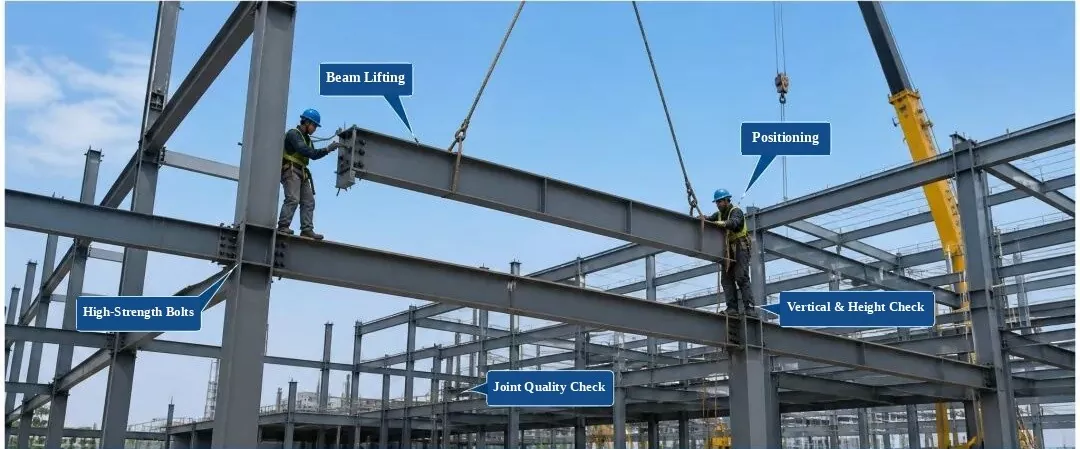

Inštalácia a kontrola oceľového rámu

(Štítky: Zdvíhanie lúča, Polohovanie, Vysokopevnostné skrutky, Vertikálna a výšková kontrola, Kontrola kvality spoja)

1. Kontrola prichádzajúcej časti:Skontrolujte kvalitu materiálu, veľkosť, stav povrchu a rovnosť. Inštalujte až po absolvovaní kontroly.

2. Kontrola procesu:Umiestnenie ovládacej časti, výška, vertikálne zarovnanie a dotiahnutie skrutiek počas inštalácie.

3. Kontrolné položky:Poloha stredovej čiary, výška, vertikálne zarovnanie, rovinnosť povrchu a kvalita skrutkového spojenia.

4. Štandard kvality:Musí spĺňať Kódex pre uznávanie kvality konštrukcie oceľových konštrukcií (GB 50205-2020).

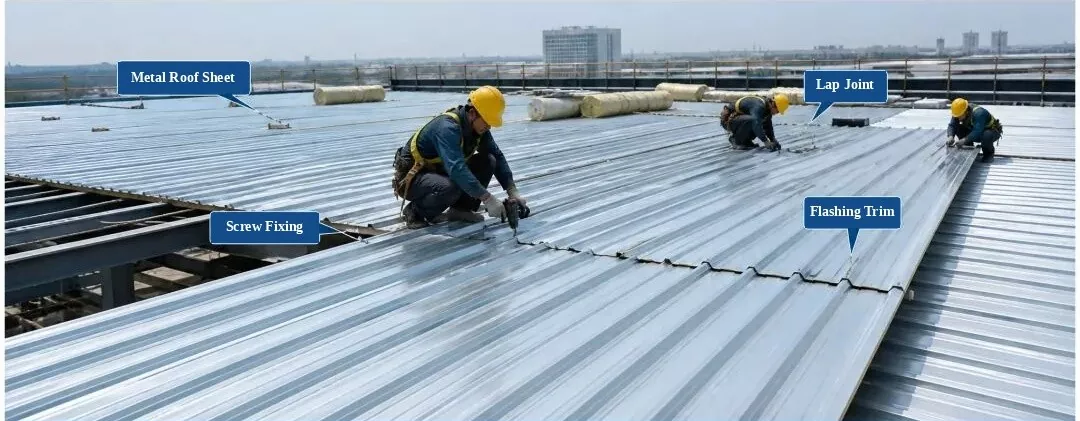

Inštalácia a kontrola profilovaného plechu

(Štítky: Kovová strešná plachta, Preplátovaný spoj, Upevnenie samoreznou skrutkou, Lemovanie)

1. Kontrola materiálu:Skontrolujte profil panelu, hrúbku, povrchovú úpravu a farbu. Používajte len po absolvovaní kontroly.

2. Pravidlá inštalácie:Panely správne prekryte a pevne pripevnite. Udržujte rozstup skrutiek v rámci štandardných limitov, bez chýbajúcich alebo nesprávne umiestnených skrutiek.

3. Kontrolné položky:Rovinnosť strechy, šírka presahu, rozstup upevňovacích bodov a detaily hydroizolácie.

4. Štandard kvality:Musí spĺňať technický kód pre inžinierstvo kovových striech (GB 50345-2012).

8. Inštalácia a kontrola oceľového rámu — Inštalácia oceľových schodov a zábradlia

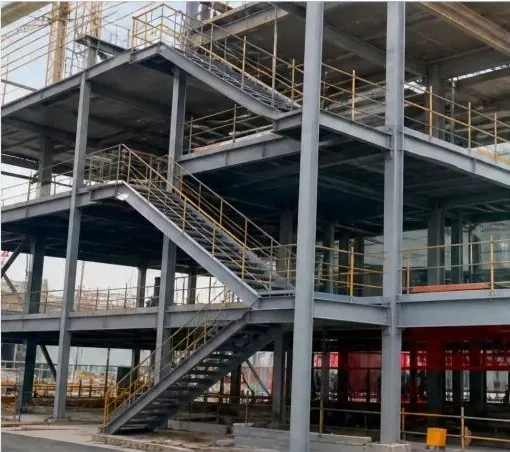

1. Dokončené oceľové schody a zábradlia (foto stránky)

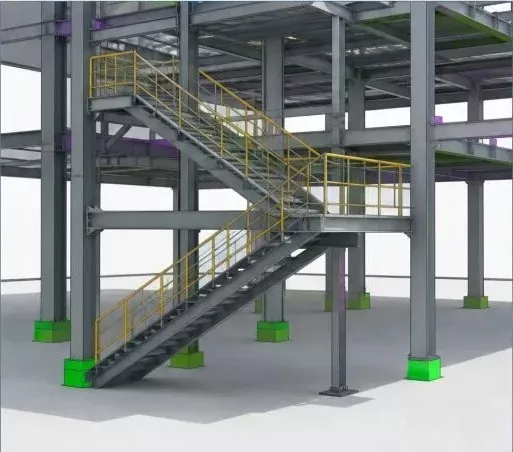

2. 3D BIM model (oceľové schody a zábradlia)

3. Inštalácia oceľových schodov (práca na stavbe)

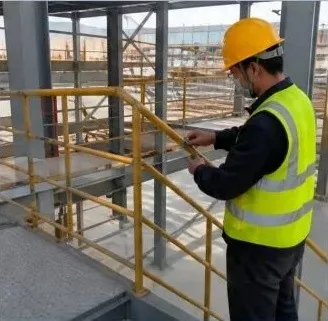

4. Inštalácia zábradlia (práca na stavbe)

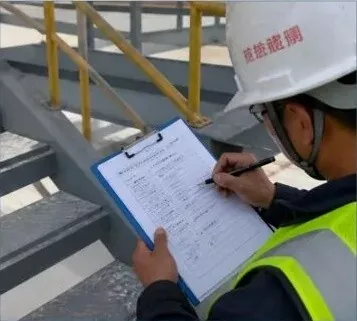

5. Kontrola kvality inštalácie (Kontrola na mieste)

Pokyny:

Pred inštaláciou oceľových schodov a zábradlí dvakrát skontrolujte rozmery komponentov, výšky a osy usporiadania;
Pri použití skrutkových spojov skontrolujte veľkosť, množstvo a krútiaci moment skrutky, aby ste zaistili pevné spojenie;
Inštalované zábradlia musia byť pevné a rovné, s plnými a hladkými zvarmi, ktoré spĺňajú požiadavky na dizajn a kód;
Po inštalácii vykonajte kontrolu kvality a vyplňte záznam o kontrole, aby ste zabezpečili kvalitu projektu.

Normy konštrukčného procesu pre oceľové konštrukcie (oceľové rámy)

Oceľová konštrukciaessú na dnešnom stavebnom trhu široko používané na stavbu rámov budov a v budúcnosti sa stanú hlavnou voľbou pre primárne stavebné konštrukcie. Oceľové konštrukcie majú mnoho podkategórií, typov štruktúr a typov komponentov. Na základe konštrukčného systému sa delia na štyri hlavné typy: portálové rámy, priestorové rošty, väzníky a rámové konštrukcie.
