8 pokročilých technických otázok o návrhu oceľovej konštrukcie a analýze porúch

V predchádzajúcom zväzku sme vysvetlili sedem základných pojmov vrátane pomeru štíhlosti, účinku membrány, oneskorenia v šmyku a limitu priehybu so zameraním na základné témy, ako je stabilita prvku, prenos zaťaženia a klasifikácia komponentov.

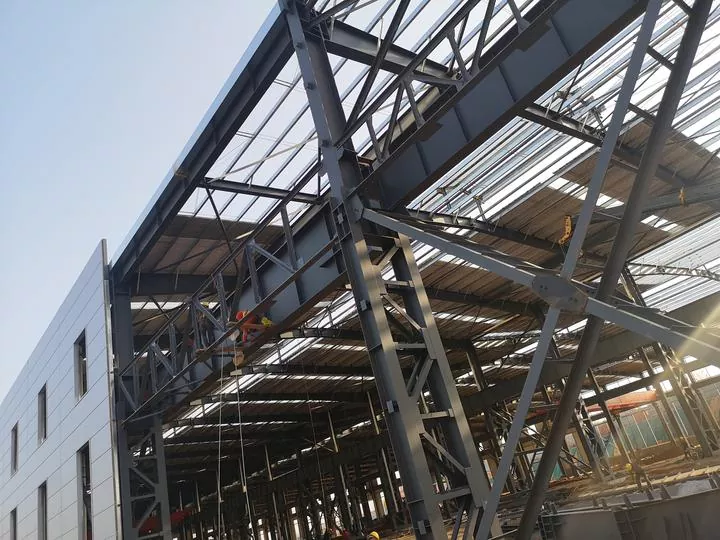

Ako druhý zväzok tohto odbornéhooceľová konštrukciaSéria otázok a odpovedí, tento článok nadväzuje na predchádzajúci obsah a ponorí sa hlbšie do špecializovaných predmetov pokrývajúcich metodológie navrhovania, vlastnosti materiálov a mechanizmy porúch, vrátane dizajnu plastov, využitia pevnosti po vzpere, analýzy druhého rádu, Bauschingerovho javu a krehkého lomu.

Q1. Aký je základný princíp metódy plastového dizajnu?

Metóda plastického návrhu sa vzťahuje na staticky neurčité oceľové konštrukcie. Keď napätie vo vopred určených zónach konštrukčných prvkov dosiahne medzu klzu ocele, vytvoria sa plastové pánty, ktoré umožnia vnútorné prerozdelenie síl v celej konštrukcii. Počas výpočtu sa musí vykonávať prísna kontrola, aby sa predišlo vytvoreniu premenlivého mechanizmu alebo nadmernej štrukturálnej deformácii.

Q2. Funkčné rozdiely medzi rohovými a diagonálnymi výstuhami

Rohové výstuhy slúžia ako mimorovinové podpery na zabezpečenie globálnej stability oceľových nosníkov; diagonálne výstuhy sa používajú na kontrolu celkovej bočnej deformácie konštrukcie.

Q3. Definícia roviny maximálnej tuhosti

Rovina, v ktorej sa prierez otáča okolo svojej hlavnej osi, je definovaná ako rovina maximálnej tuhosti. Väčšina oceľových profilov má dve hlavné osi ťažiska: hlavnú os s väčším momentom zotrvačnosti a vedľajšiu os s menším momentom zotrvačnosti.

Q4. Koncepcia pevnosti pri vzpere

Keď dôjde k lokálnemu vybočeniu v stojine ohybového člena, komponent okamžite nestratí všetku svoju nosnosť a určitý zvyškový výkon ložiska môže byť stále zachovaný. Teória návrhu, ktorá plne využíva a využíva takúto zvyškovú kapacitu, je známa ako metóda návrhu založená na pevnosti pásu po vzpere.

Q5. Vysvetlenie momentu druhého rádu a elastoplastickej analýzy druhého rádu

Konvenčná lineárna analýza ignoruje dodatočný ohybový moment vyvolaný štrukturálnou deformáciou. Naproti tomu analýza druhého rádu (geometrická nelineárna analýza) berie do úvahy dodatočný ohybový moment generovaný štrukturálnou deformáciou pri zaťažení, kde vzťah medzi zaťažením a deformáciou predstavuje nelineárne charakteristiky. Na tomto základe elastoplastická analýza druhého rádu ďalej začleňuje materiálové nelineárne elastoplastické správanie ocele po podvolení pre globálny štrukturálny výpočet.

Q6. Čo je to Bauschingerov efekt?

Potom, čo je oceľ vystavená ťahovému zaťaženiu, aby sa vytvorila plastická deformácia a potom odľahčená, jej medza klzu pri následnom spätnom zaťažení klesá a po odľahčení zostáva nezvratná trvalá plastická deformácia. Táto vlastnosť materiálu sa nazýva Bauschingerov efekt.

Q7. Mechanizmus tvorby lamelárneho trhania

Zvyškové napätie vzniká chladením zmrštením zvarových švov po zváraní. Tenké alebo neobmedzené oceľové dosky sa môžu voľne rozťahovať a sťahovať, aby uvoľnili vnútorné napätie. Hrubé dosky alebo vystužené panely sú však obmedzené priľahlými komponentmi a nemôžu sa voľne zmršťovať, čo vytvára obrovské ťahové napätie kolmé na povrch dosky. Lokálne napätie vo veľmi obmedzených oblastiach môže byť niekoľkonásobkom medze klzu ocele, čo prípadne spôsobí roztrhnutie dosky v smere jej hrúbky, čo je definované ako lamelárne trhanie.

Q8. Aký typ poruchy je krehká zlomenina?

Krehký lom označuje náhle zlyhanie konštrukcie bez zjavných prekurzorov. Skutočné napätie na priereze pri lomu je oveľa nižšie ako medza klzu a pevnosť v ťahu ocele. Tento spôsob zlyhania pochádza z neustáleho šírenia drobných vnútorných defektov vo vnútri ocele a nestabilného rýchleho rozširovania trhlín. Akonáhle trhliny dosiahnu kritickú veľkosť, budú sa rozširovať extrémne vysokou rýchlosťou, bez varovania pred plastickou deformáciou pred poruchou, čo vedie k extrémne vysokým rizikám.

Záverečné poznámky

Preskúmanie dvoch zväzkov: prvý zväzok sa zameriava na stabilitu členov, zatiaľ čo druhý sa zameriava na metódy návrhu a mechanizmy zlyhania. V kombinácii v podstate pokrývajú kľúčové problémyoceľová konštrukciainžinierstvo: ako zabezpečiť stabilitu prvku, ako vykonať konštrukčný výpočet a ako zlyhávajú materiály. Tieto tri vzájomne prepojené aspekty tvoria základný znalostný rámec navrhovania oceľových konštrukcií.

Dúfame, že tieto dva zväzky pomôžu čitateľom vytvoriť jasný koncepčný systém, ktorý im umožní presne identifikovať povahu technických problémov a rýchlo určiť zodpovedajúce analytické prístupy pri riešení praktických problémov. Čitatelia môžu komunikovať a diskutovať o iných mätúcich technických konceptoch, s ktorými sa stretávajú v každodennej práci.
